IN3制造运营平台

SMLA智能厂牌产品用户手册

1 厂牌打印前准备

在打印成一个厂牌前，需要做很多准备工作，包括前期模板的管理以及具体产品的信息准备等内容。

1.1 模板管理

1.1.1 厂牌模板管理

厂牌模板是为了能够对不同产品线的产品需要显示哪些信息进行模板化理，厂牌编辑员在编辑厂牌信息的时候可以选择不同的厂牌模板。

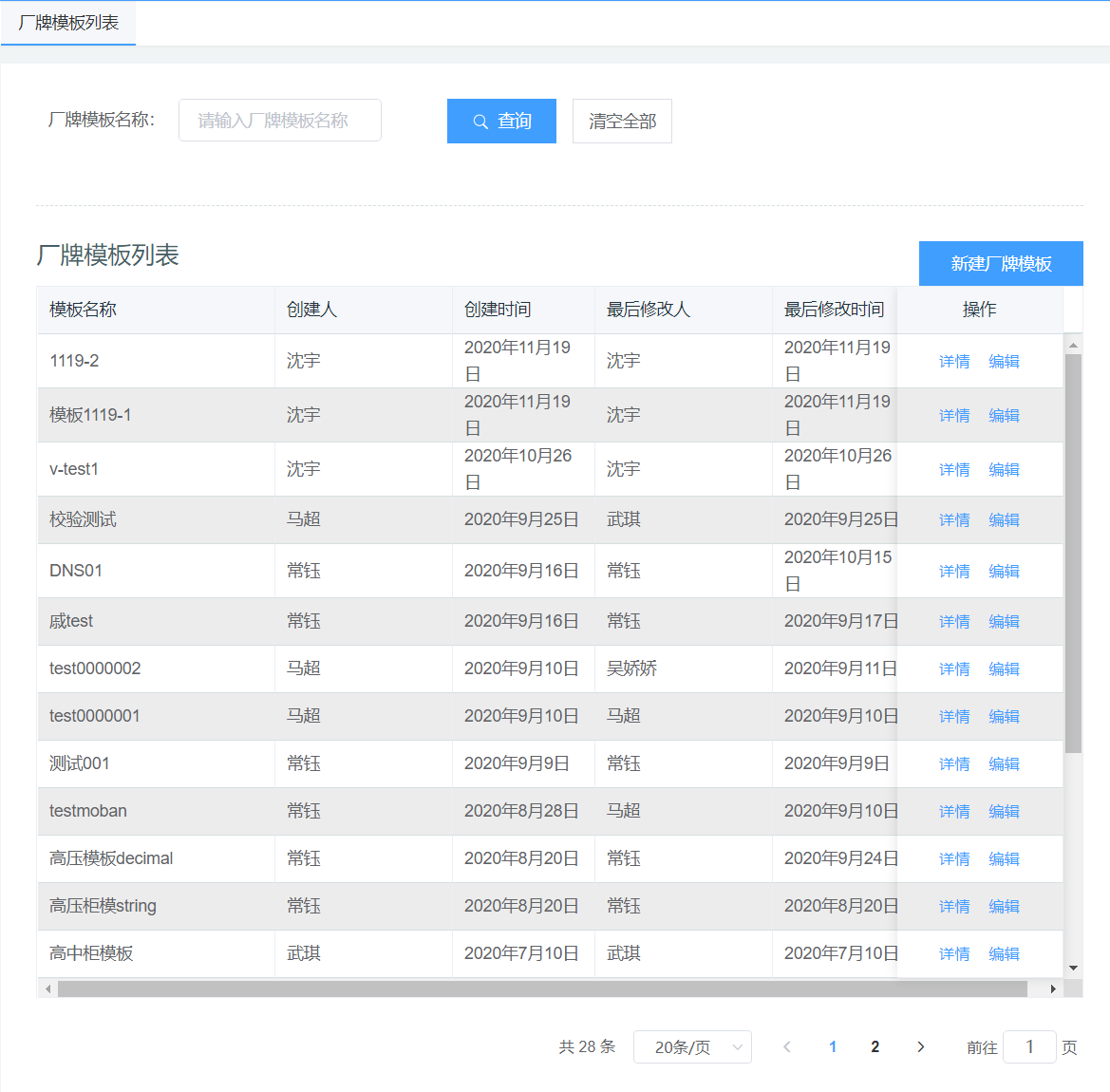

进入智能厂牌>厂牌模板管理。

输入厂牌模板名称，可以查询模板。

点击“详情”，查看模板详细信息，点击“编辑”，对模板字段及顺序、名称、标题和关联信息进行修改更新。

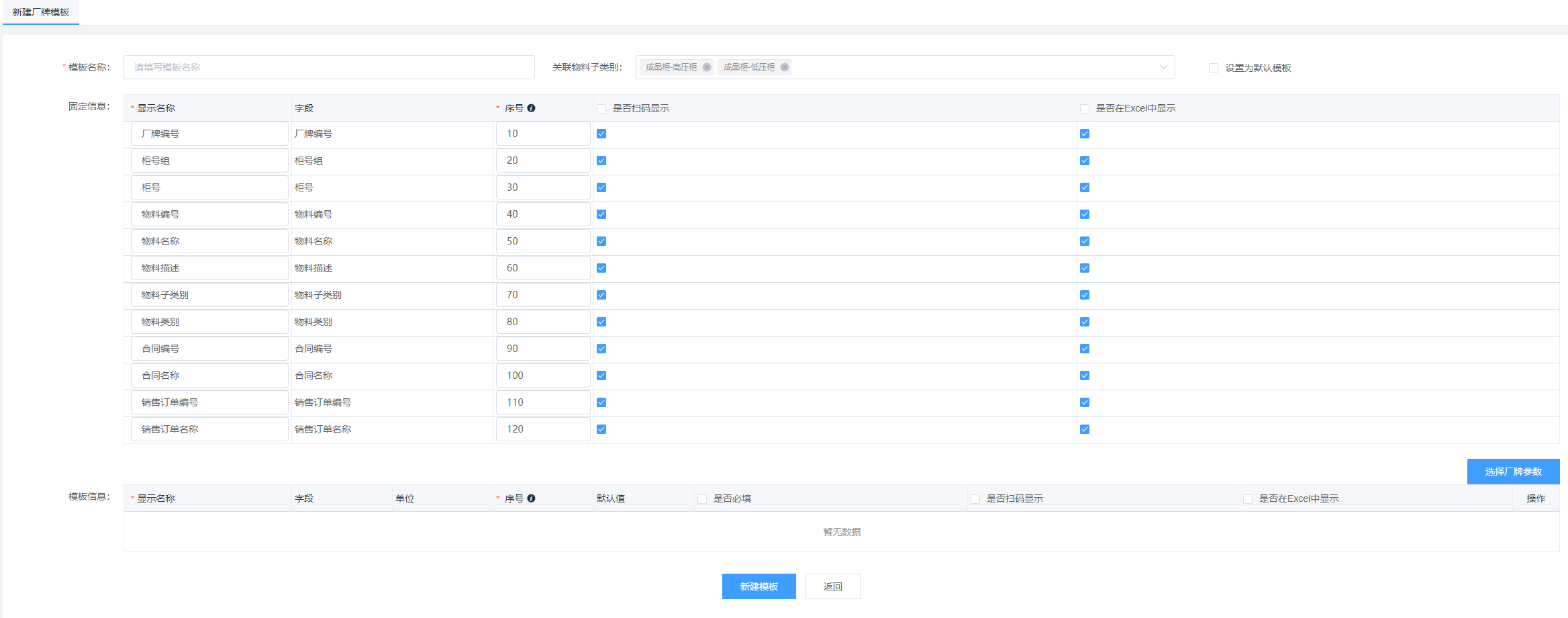

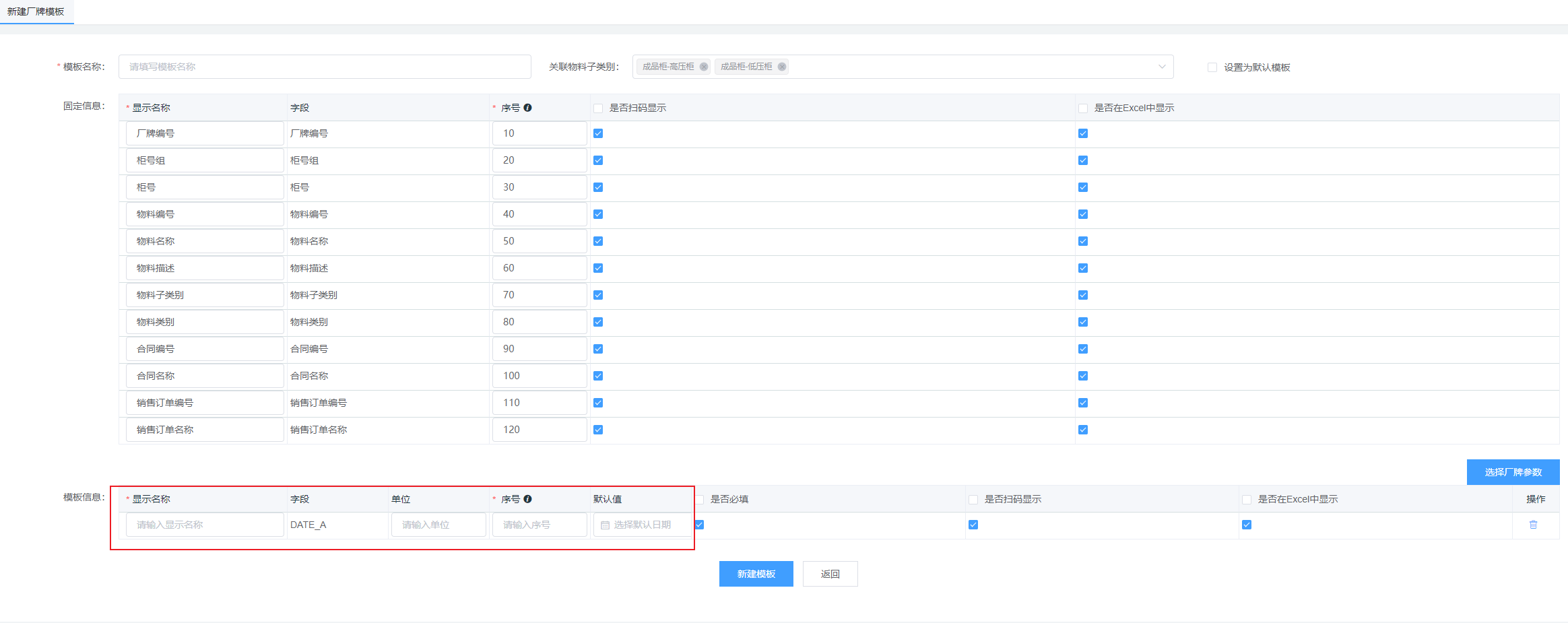

点击【新建厂牌模板】，进入新建模板配置页，配置页可配置固定信息和模板信息。

填写模板名称，关联适用的物料子类别，支持关联多个物料子类别，也可以不做关联；设置为默认模板后，新建厂牌计划的会默认绑定默认模板，同样可以手动修改为别的模板。

固定信息为自动读取的销售订单相关信息，默认按10，20，30，…排序，可自行调整顺序，支持修改字段的显示名称，是否扫码显示可自定义扫码显示的字段，是否打印表示打印时可导出的字段。

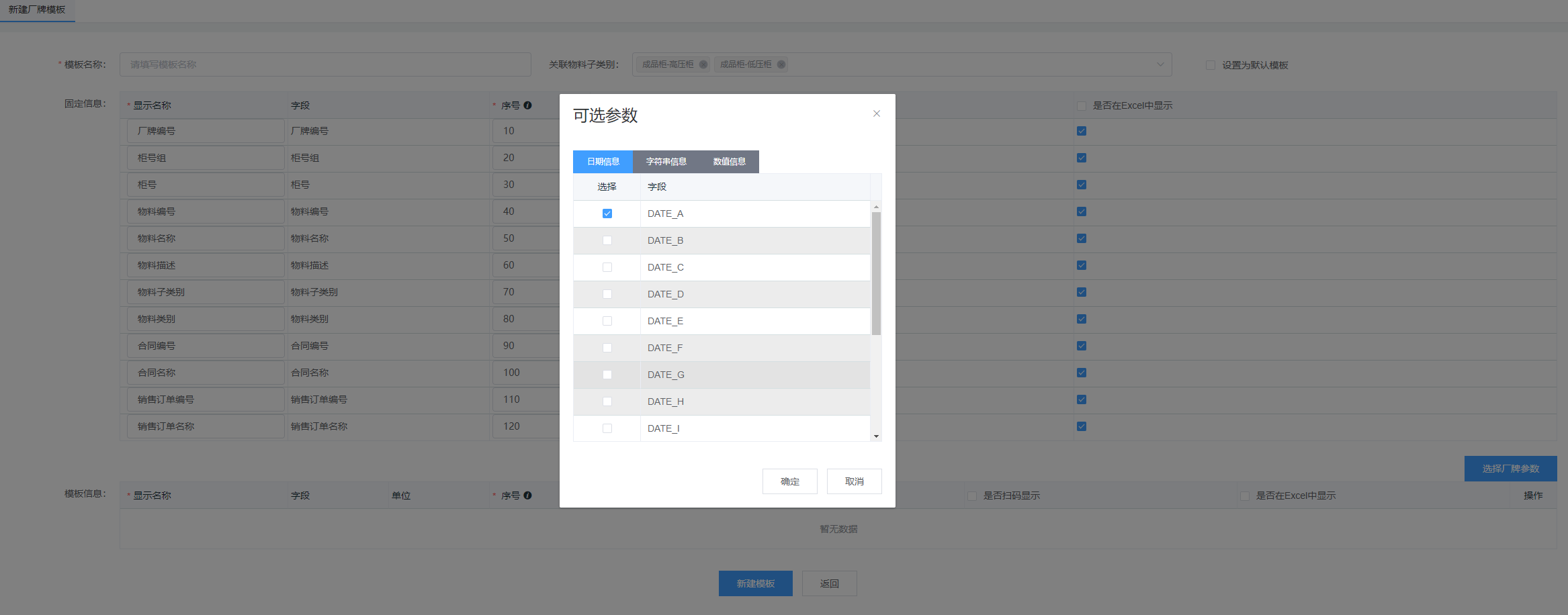

点击【选择厂牌参数】，进入模板参数选择页面，可在日期、字符串、数值信息中进行选择，填写已选参数的字段、单位、序号。在填写模板数据的时候，输入格式需要与参数字段的格式匹配；

填写该字段的序号，最终扫码后厂牌显示会按从小到大的顺序排列固定信息和模板信息中的所有字段；默认值设定后，每次打印就会自动带出默认值，也可在信息填写的时候修改。

自定义选择模板各个字段是否必填，是否在扫码时显示，以及打印导出时是否显示该内容。PC端生成厂牌计划以及查看厂牌打印详情时，所有字段名称旁都会有对应的图标提示该字段是否配置必填，是否配置扫码显示，是否被打印。

1.1.2 品牌模板管理

品牌模板主要是对厂牌扫码出来的企业介绍信息进行编辑和管理，通过模板化管理，在创建厂牌的时候选择企业介绍模板可以对不同产品配上不同的企业介绍信息。

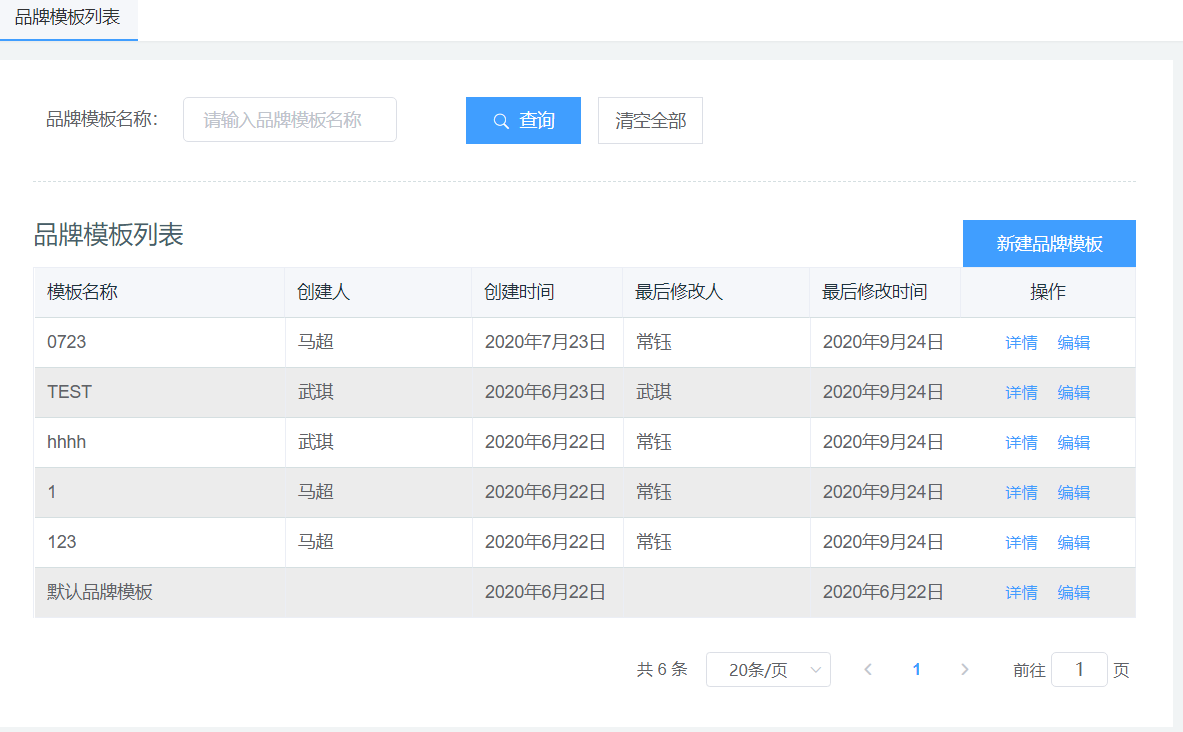

进入智能厂牌> 品牌模板管理。

输入品牌模板名称，可以查询模板。

品牌模板有两种，默认模板和自定义模板。默认模板是在该租户初始化时候导入的。两者均可以进行修改和配置，【新增品牌模板】按钮新增的是自定义模板。

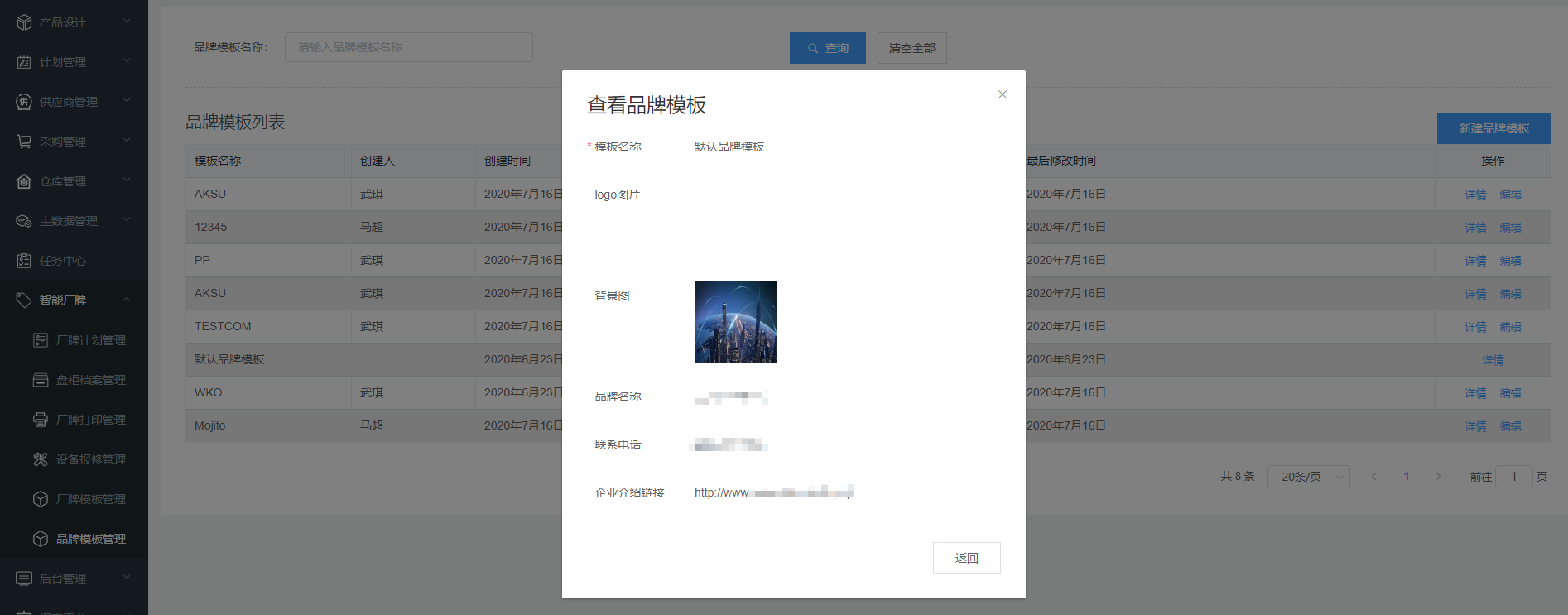

点击【详情】，查看模板详细配置信息。

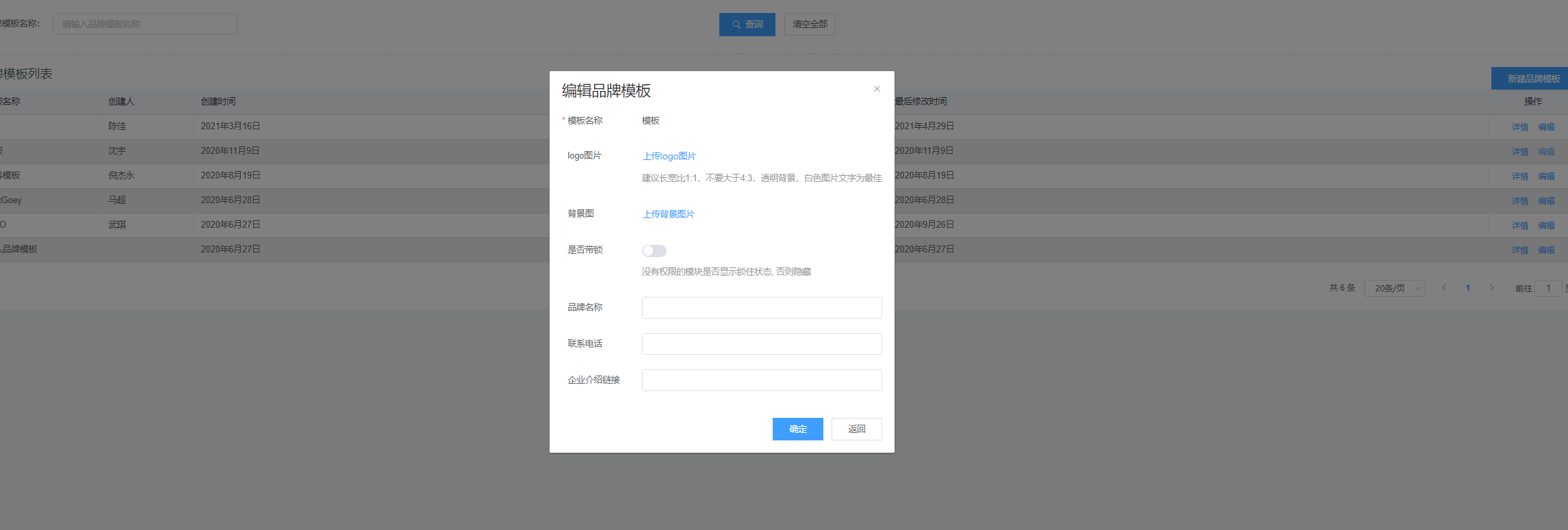

点击【编辑】，配置模板信息。

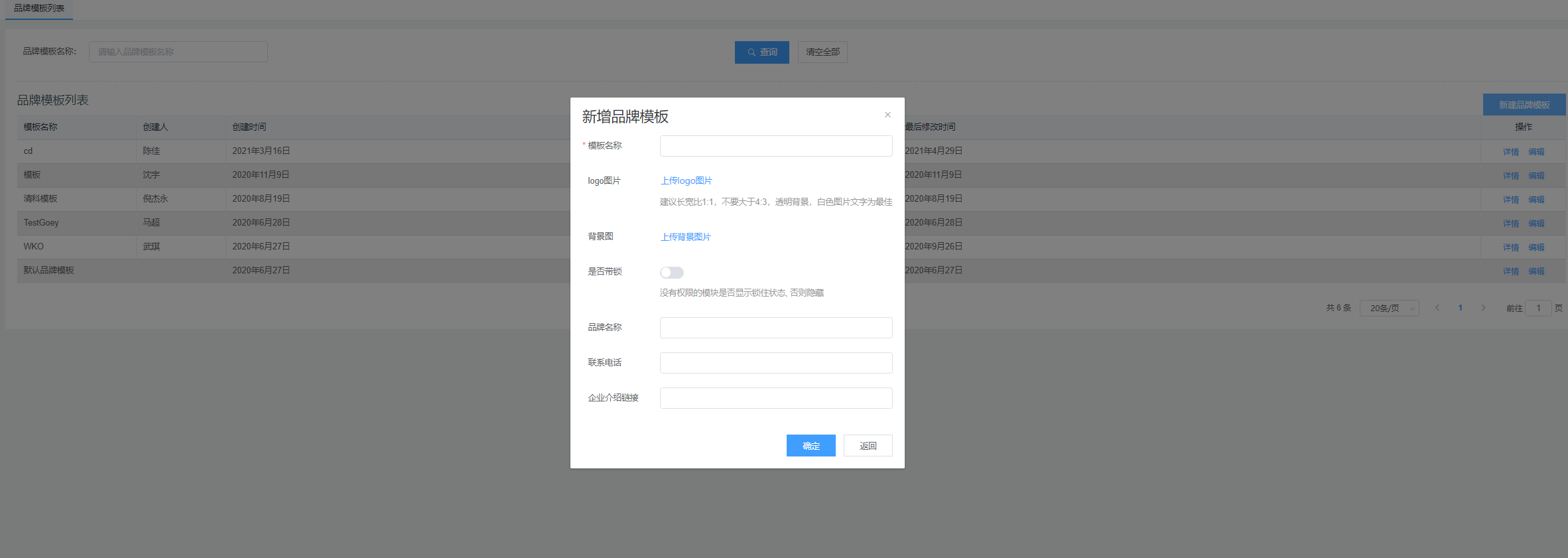

点击【新建品牌模板】，配置相关信息，新增品牌模板。

新建品牌模版时，可以选择该品牌模版是否带锁。

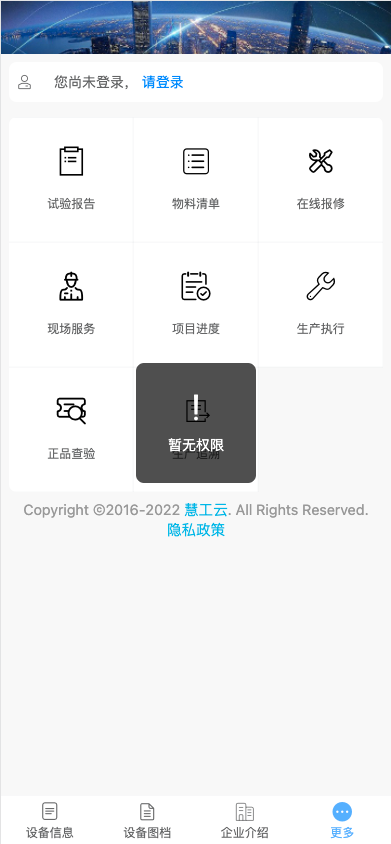

若选择带锁，用户在扫描厂牌查看信息时，『更多』页面上显示所有的功能模块，但没有权限的模块点击会显示锁住状态，无法点击进入。

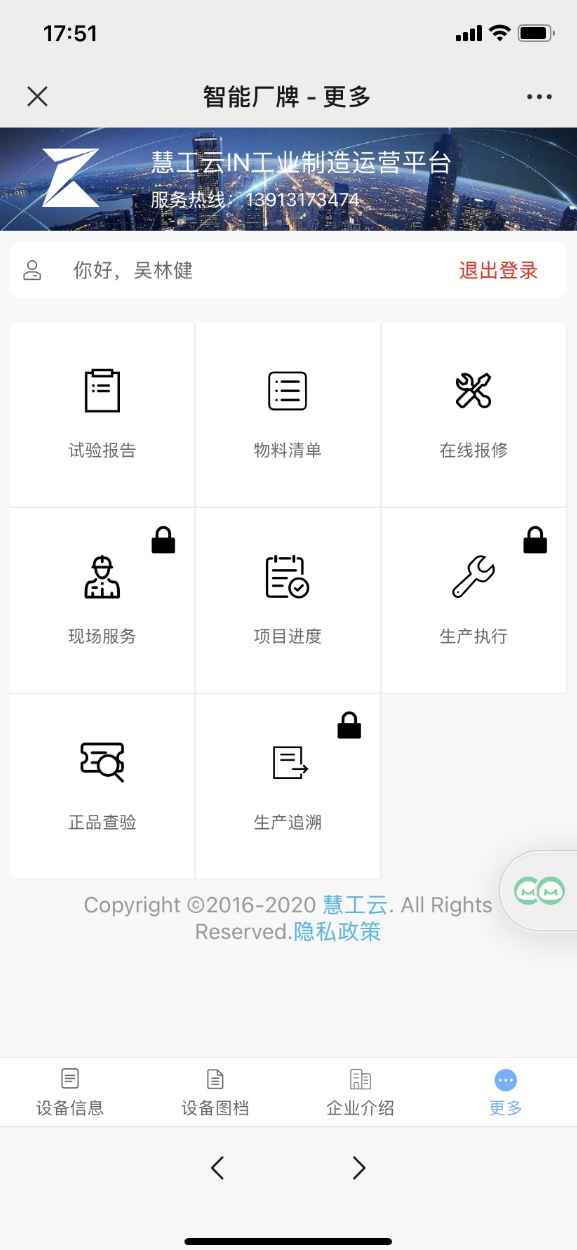

带锁状态：

若未选择带锁，用户在扫描厂牌查看信息时，『更多』页面上仅显示有权限的功能模块，可以点击查看进入。

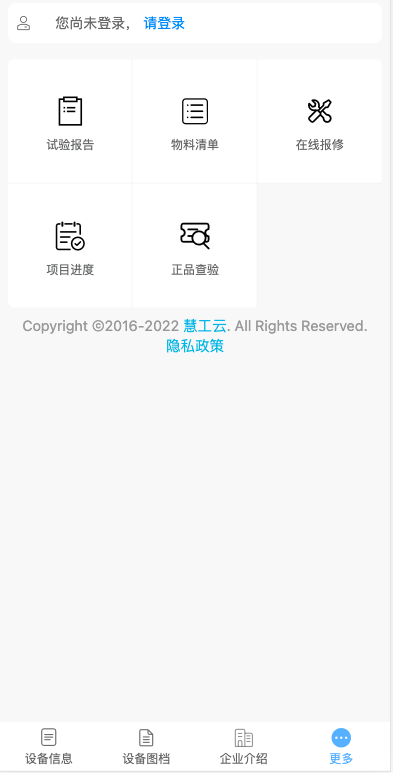

未选择带锁状态：

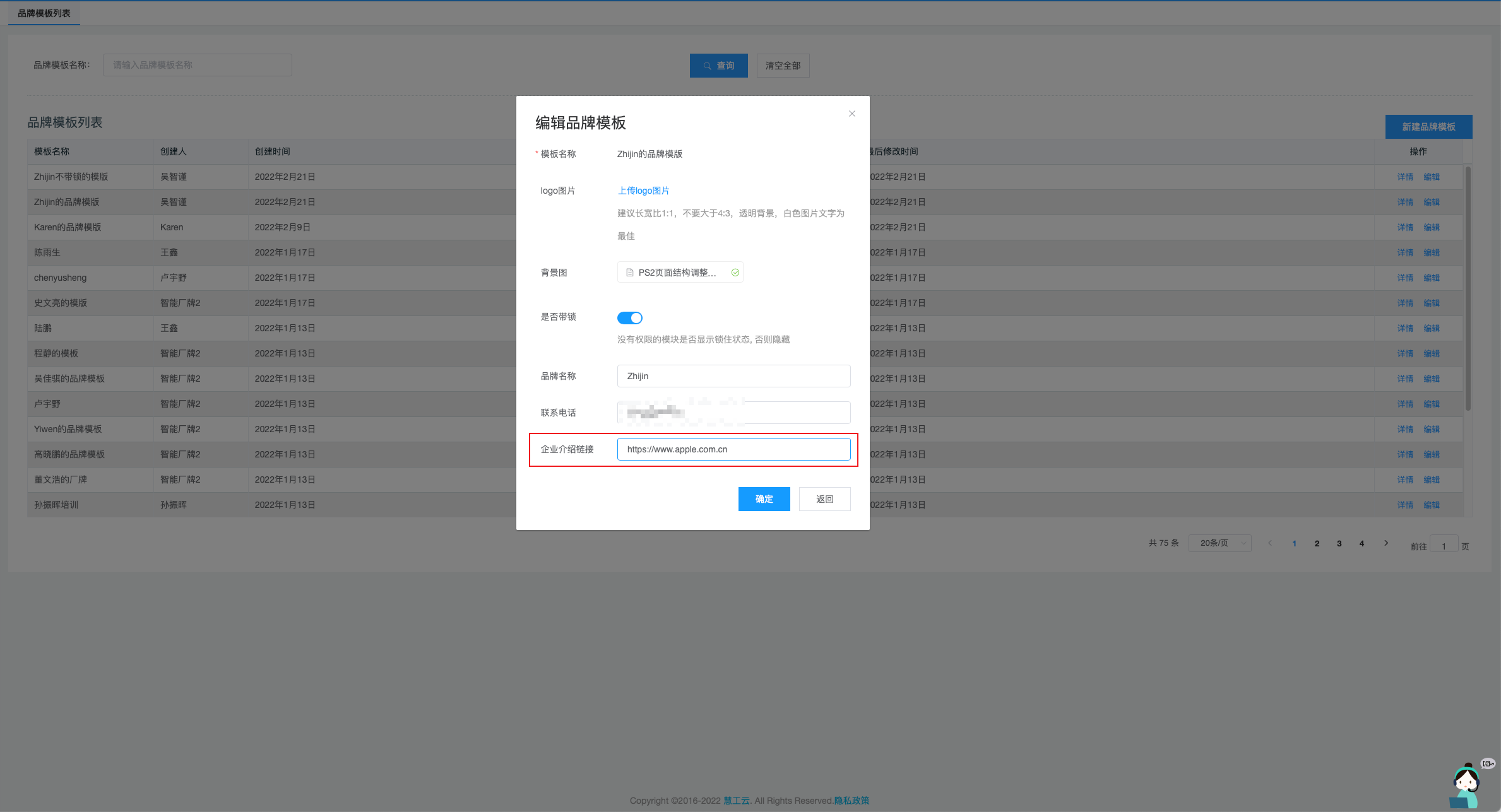

在新建品牌模版的同时也可以录入本企业的介绍链接。

当在品牌模版中维护了企业介绍链接信息后，使用该模版的厂牌，扫描以后在『企业介绍』页面会展示公司网站信息。

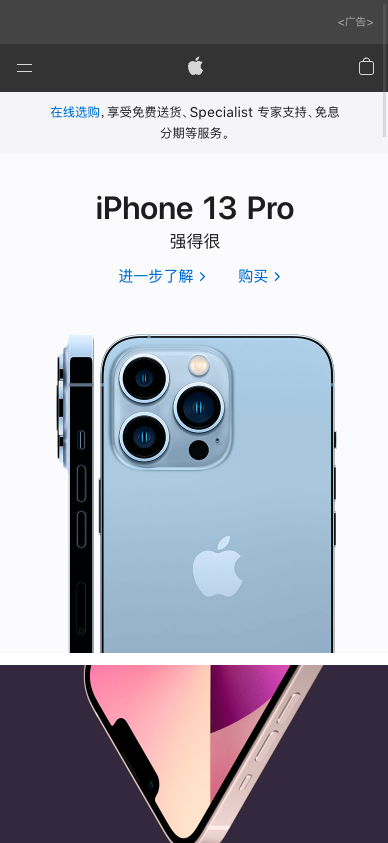

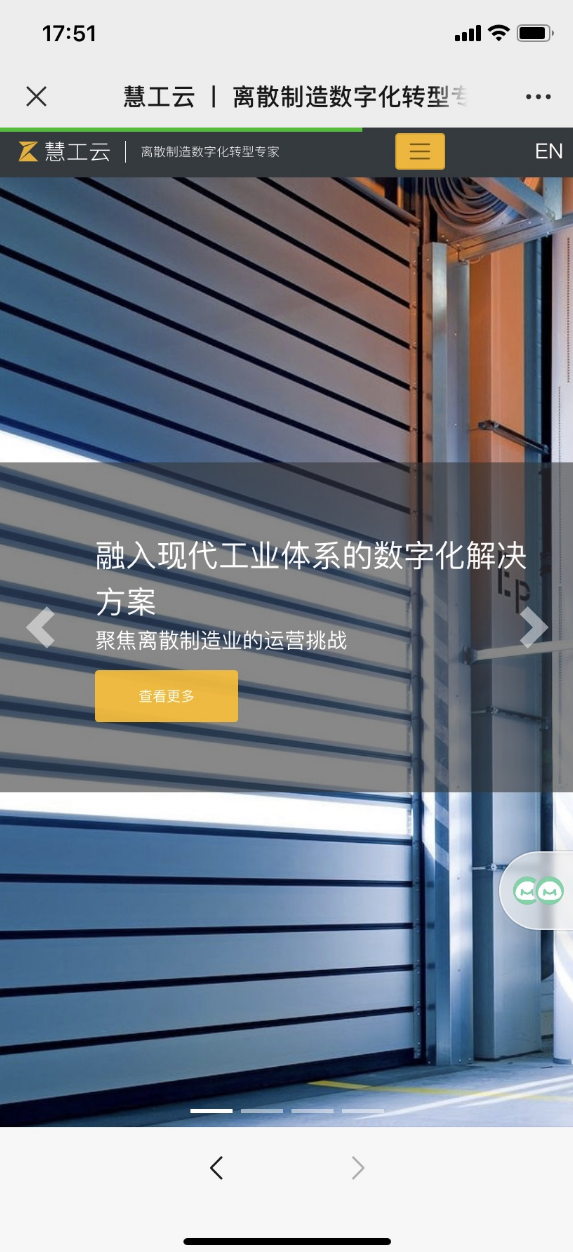

例如：已在品牌模版中维护企业介绍链接 (https://www.apple.com.cn/），在移动端扫描后，点击页面底部菜单【企业介绍】跳转至『企业介绍』页面会展示如下网页。

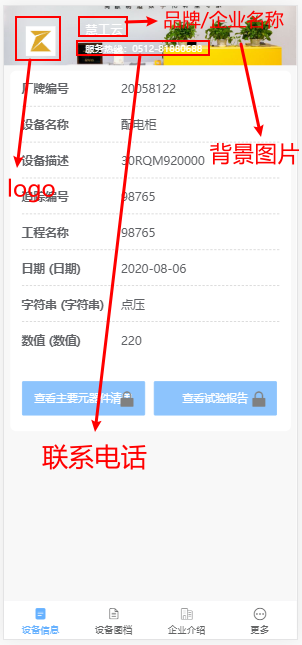

品牌模板预览：

1.2 厂牌打印准备

1.2.1 厂牌计划管理

在配置好了厂牌模板和品牌模板后，可对产品的厂牌进行编辑。

首先需要创建厂牌计划，厂牌计划是厂牌编辑的初始工作，创建厂牌计划后

厂牌计划基于销售订单，可以通过销售订单编号或者名称、合同编号或合同名称来查询需要维护的厂牌。

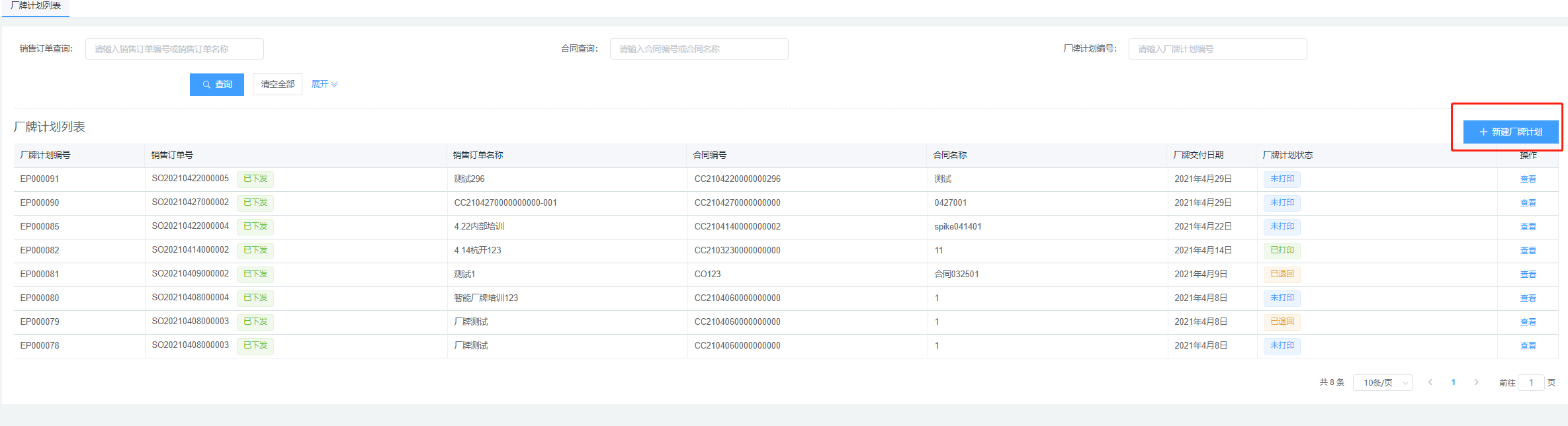

点击【新建厂牌计划】

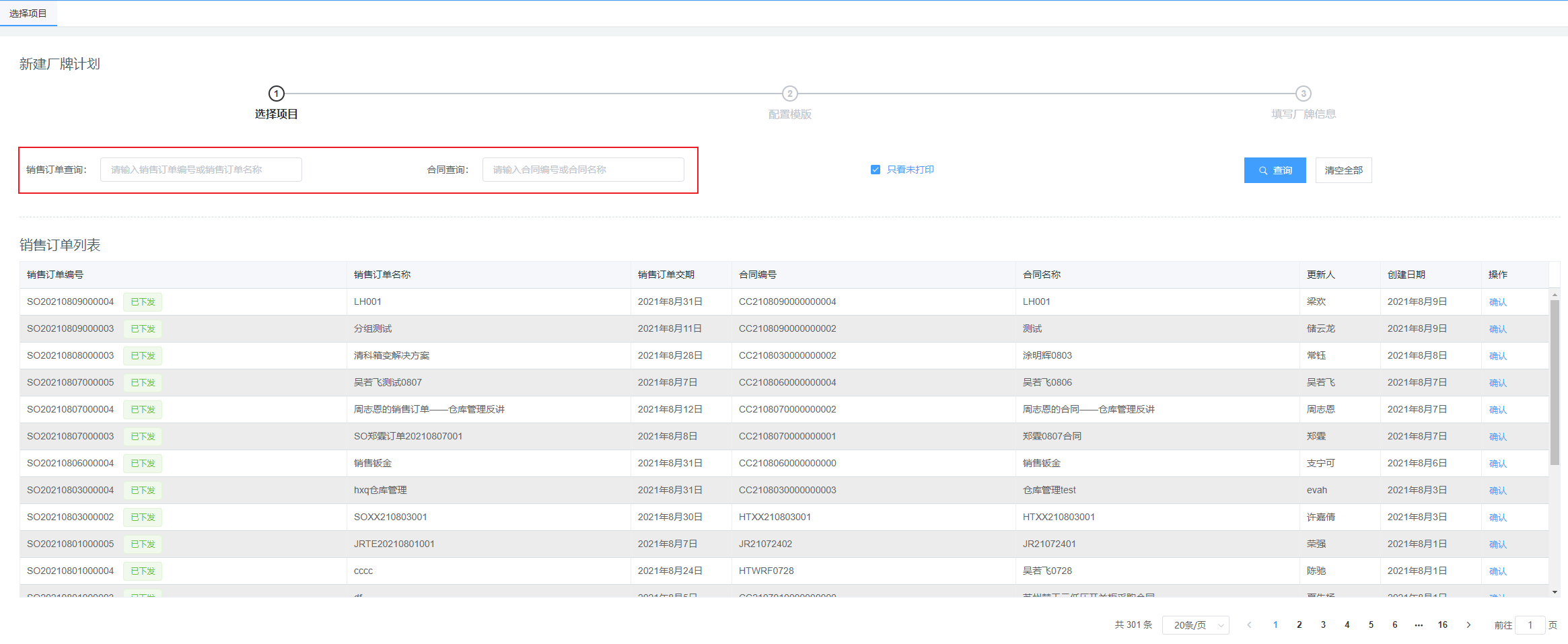

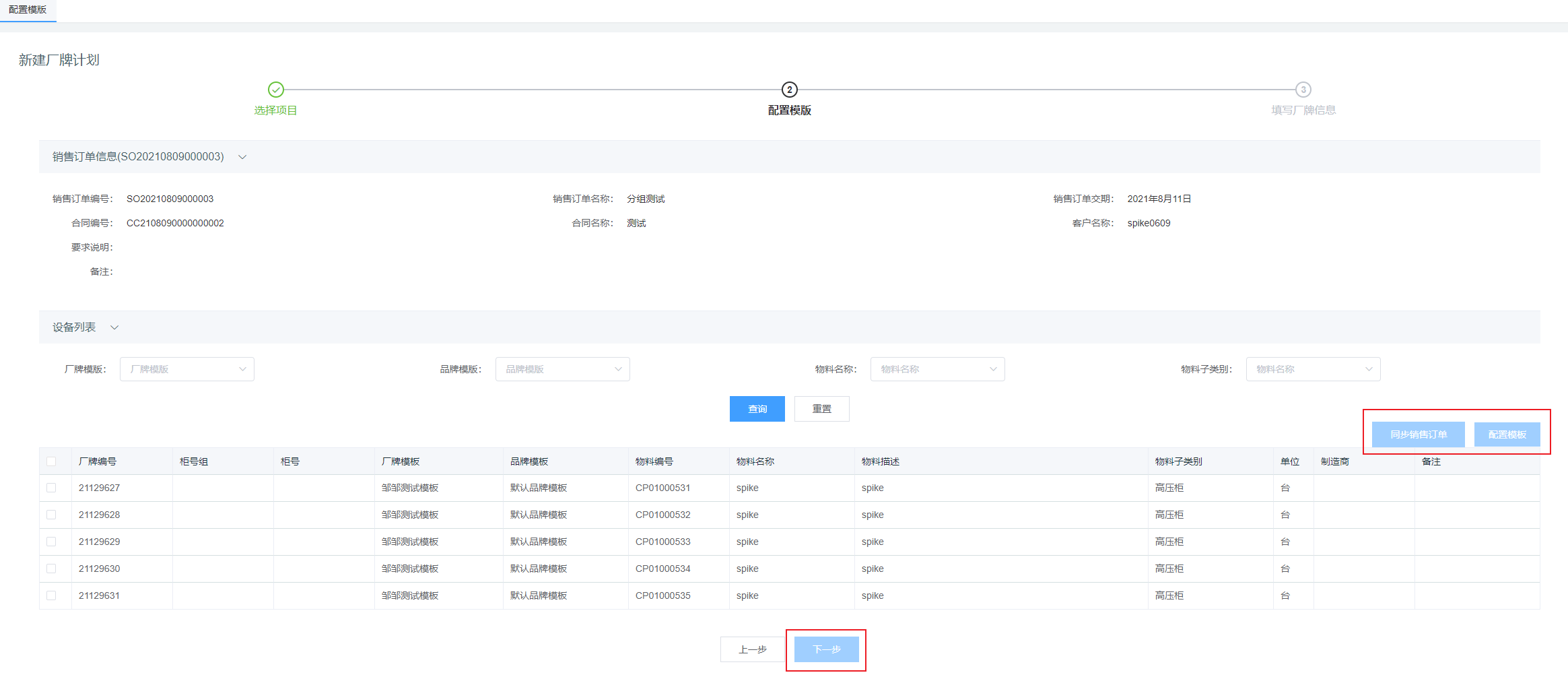

选择需要的销售订单，点击【确认】，进入新建厂牌计划界面后，如果销售订单有更新，则点击【同步销售订单】；如果销售订单没有更新，则无法点击【同步销售订单】

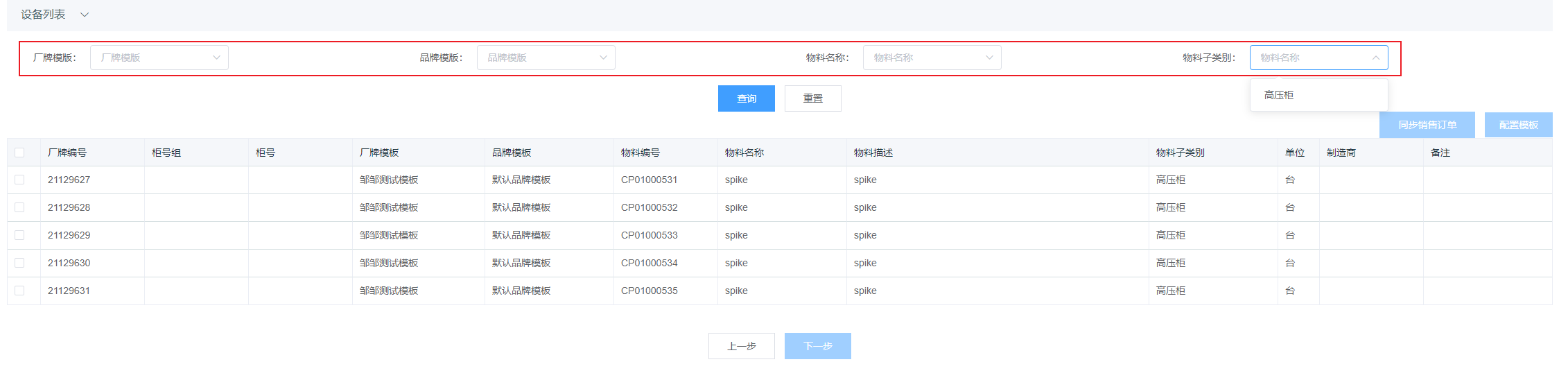

设备列表筛选：

设备列表中具有筛选器，可以对设备列表进行筛选，每个筛选条件皆为多选，4个筛选条件为多选，判定逻辑为AND，选择筛选条件后，点击【查询】下方列表将会刷新展示相应的设备。点击【重置】后，会清空筛选条件，展示全部的设备。

配置厂牌/品牌模板：

勾选具体的产品后，才可点击【配置模板】，否则无法点击【配置模板】

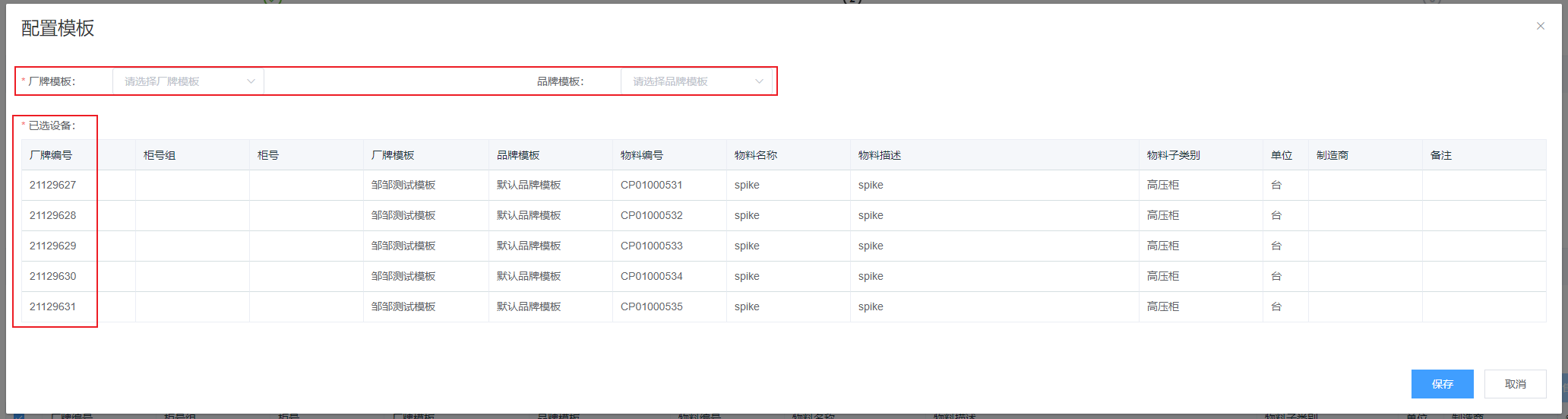

勾选需要进行配置厂牌/品牌模板的产品后，点击【配置模板】，可在弹窗中对厂牌/品牌模板进行配置。

点击【配置模板】，可在弹窗中对厂牌模板和品牌模板进行配置。弹窗中展示的设备是之前勾选的设备

厂牌模板支持在与产品的物料子类别相关联的厂牌模板中进行选择，也可以选择未关联任何物料子类别的厂牌模板。

品牌模板主要涉及扫码后厂牌显示的企业信息与介绍，是非必选项，可对应进行选择，如果不选，使用默认模板，点击【保存】。

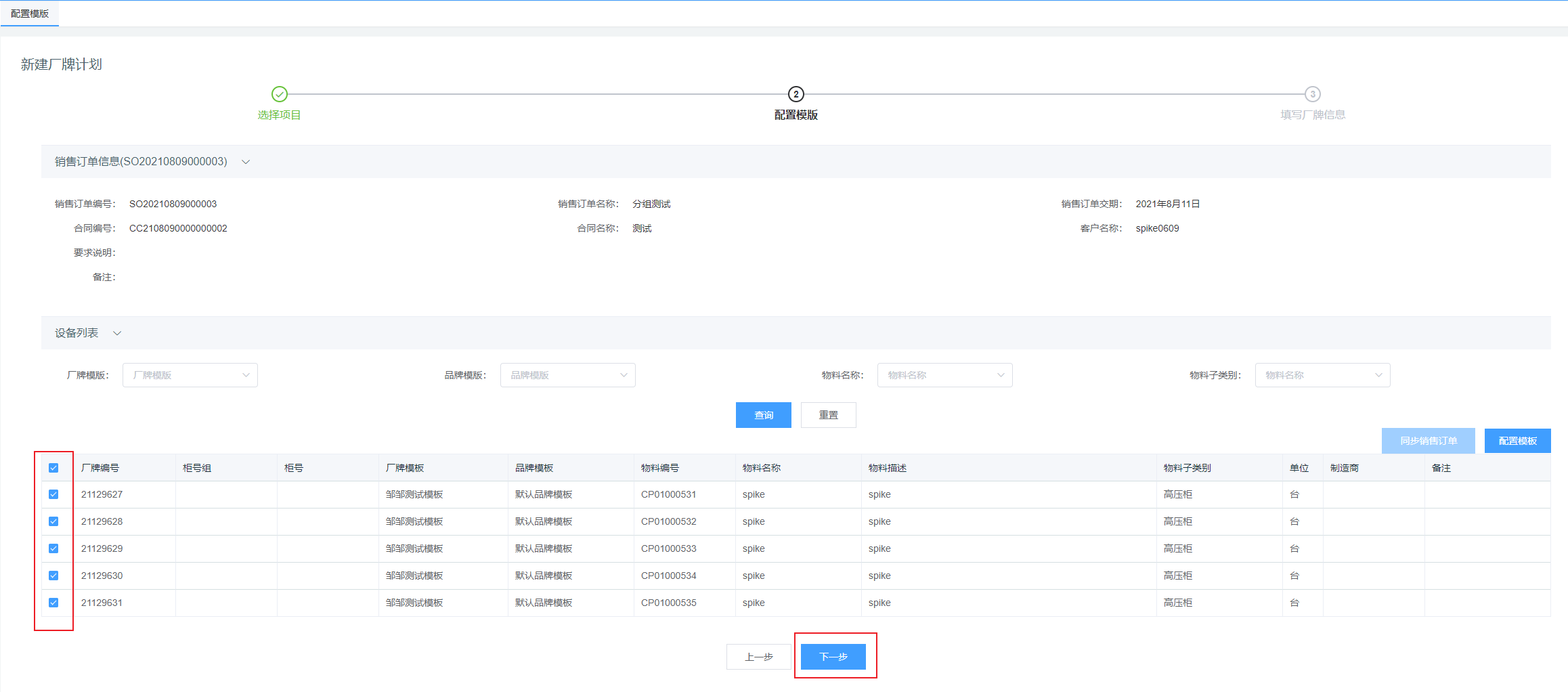

模板配置完成后，勾选需要生成厂牌的产品，点击【下一步】，如果没有勾选设备则无法点击【下一步】。

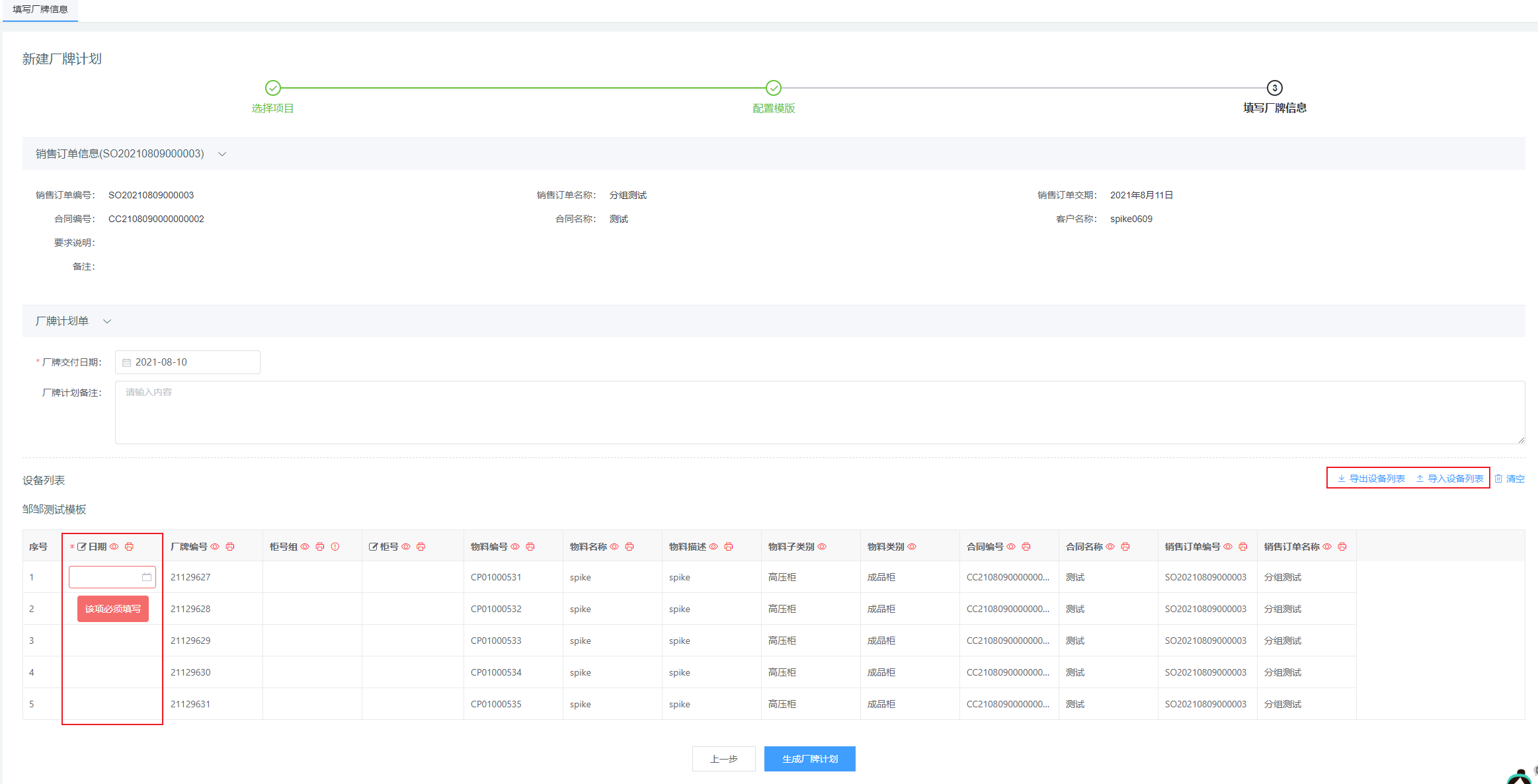

可在此界面在线对厂牌模板中的数据进行编辑以及修改，将必填项全部填写后，点击【生成厂牌计划】生成厂牌打印计划。

也可点击【导出设备列表】将设备列表导出的Excel保存至任意位置，打开Excel表格进行厂牌数据的维护，填写相关信息后，再点击【导入设备列表】将编辑完成的文件导入系统。

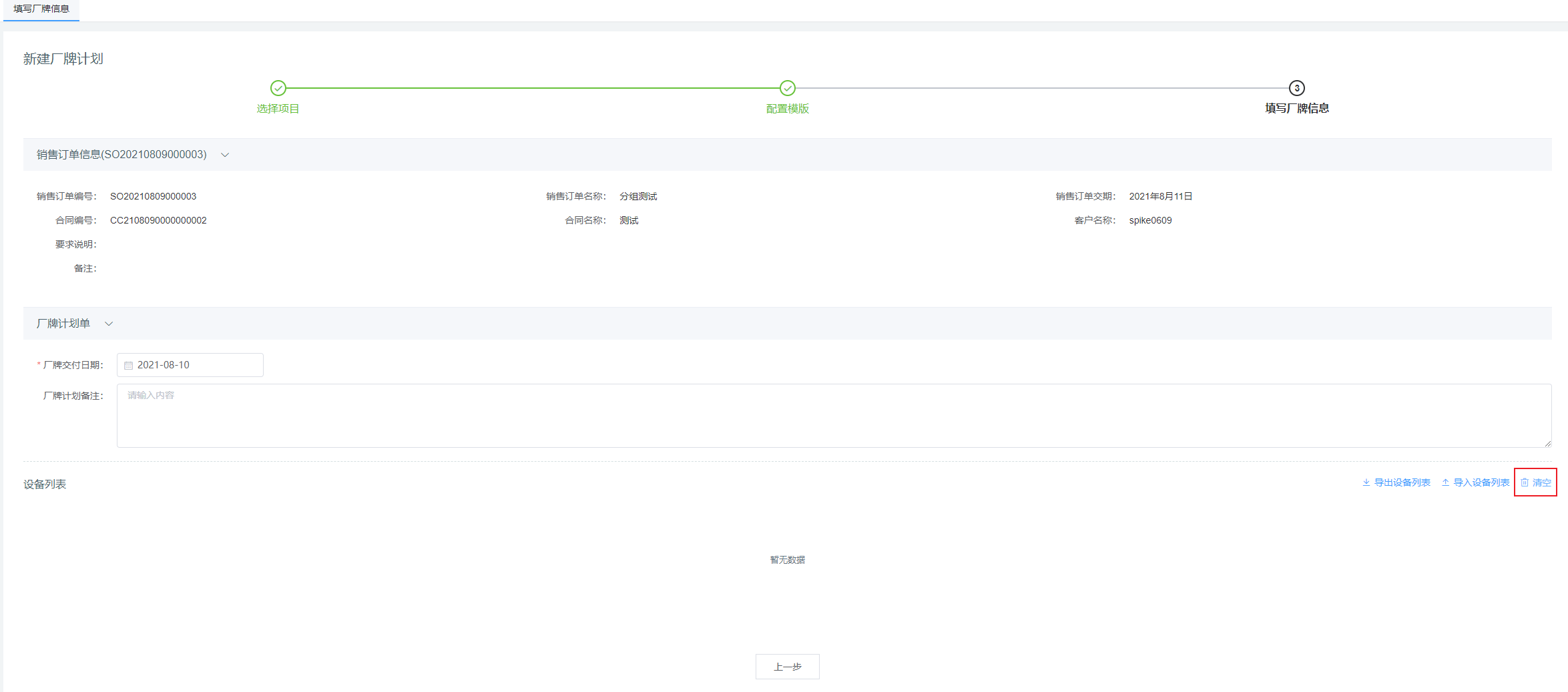

点击【清空】则会将设备列表全部清除。

在维护好每个产品的具体产品信息后，点击【生成厂牌计划】，厂牌计划阶段完成。

1.2.2 盘柜档案管理

盘柜档案是对每个具体产品的图档、试验报告进行管理的地方，厂牌编辑员或是产品的设计师可以将产品的设计图纸、试验报告等文件上传至产品上

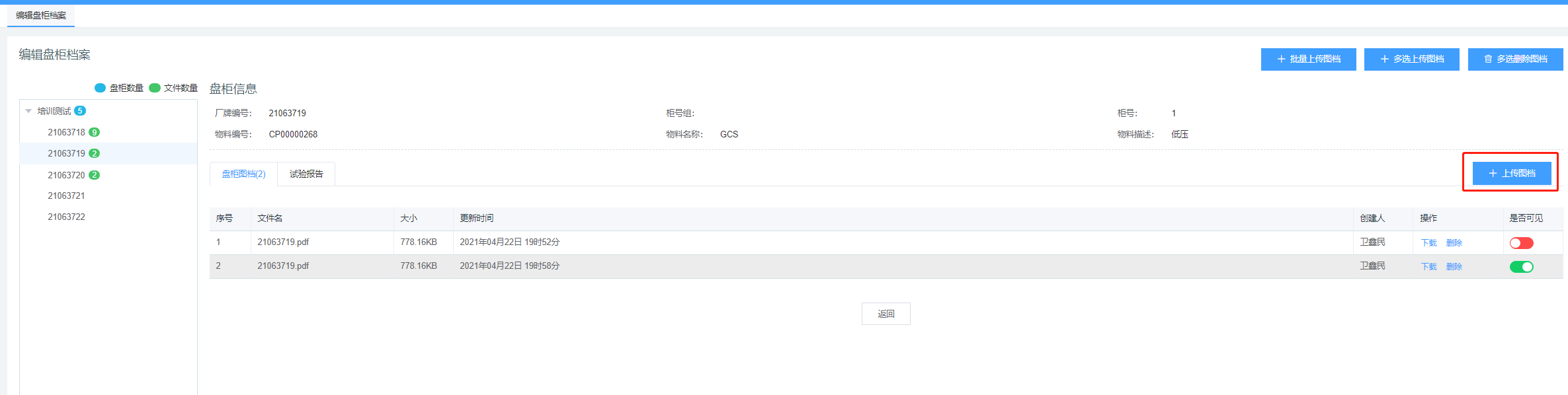

上传单个图档

点击【编辑盘柜管理】，进入编辑盘柜档案界面，点击左侧具体的柜子，点击“上传图档”，可以根据上传规则上传单个图档。上传有文件拖至文件上传对话框或选择“点击上传”具体文件位置。文件大小不能超过50MB，支持pdf和dwg格式。

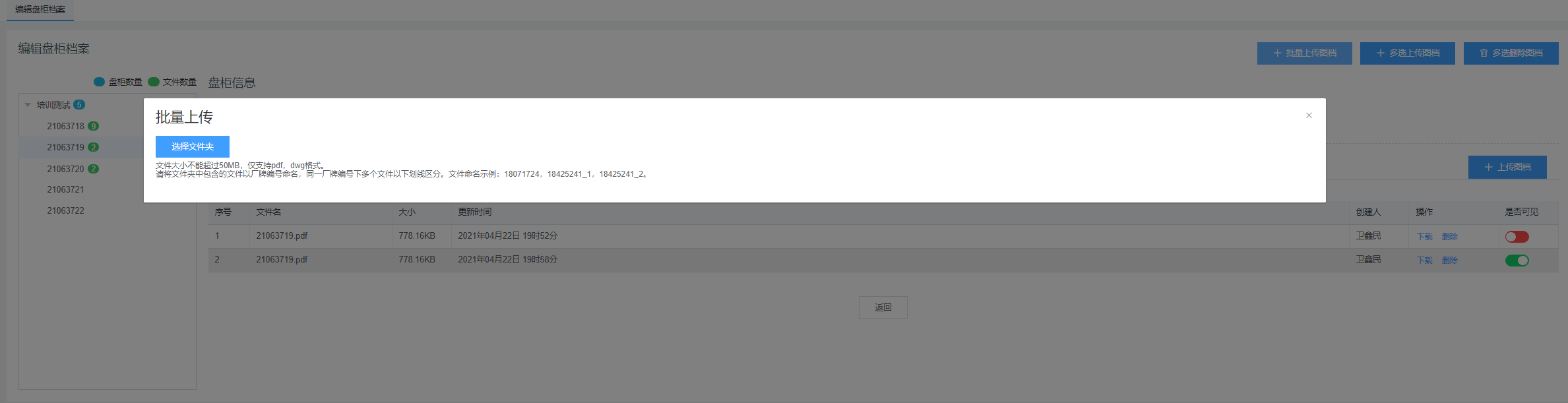

批量上传图档

在『盘柜档案管理』导航页点击【编辑盘柜管理】，进入编辑盘柜档案界面，点击【批量上传图档】，可以根据批量上传规则上传整个文件夹。批量上传规则：文件大小不能超过50MB，支持pdf和dwg格式。文件夹中包含的文件以出厂编号命名，支持文件夹中夹杂另一文件夹的形式，只要文件命名格式正确，都能上传成功，同一出厂编号下多个文件以下划线区分。文件命名示例：18071724，18425241_1，18425241_2。这种上传方式支持多产品的文件自动匹配上传，但是要注意的是文件命名要求十分严格，否则会上传失败。

多选上传图档

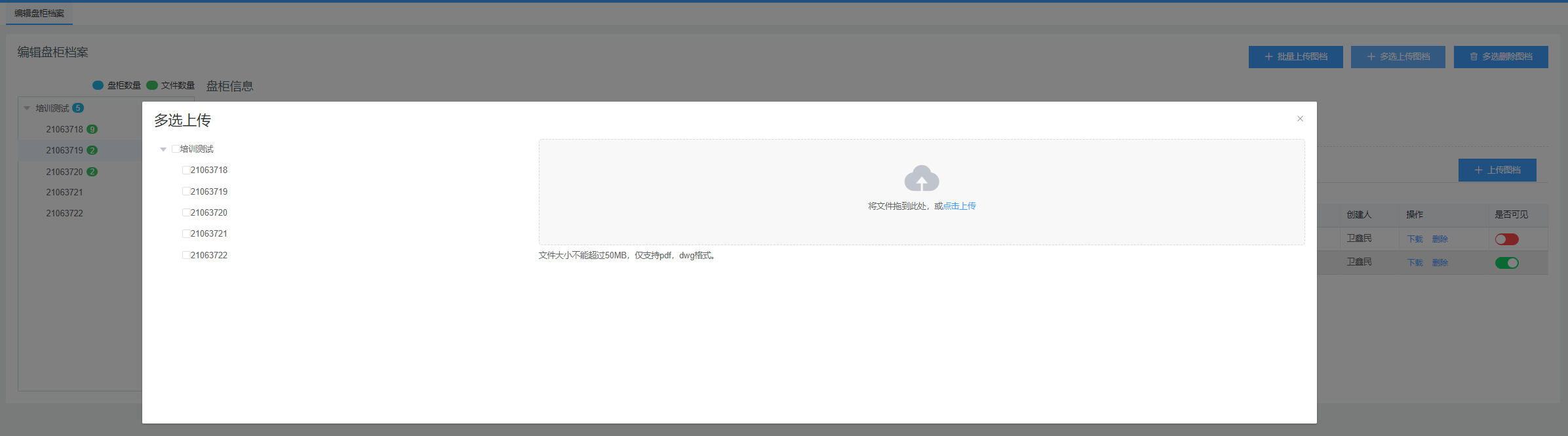

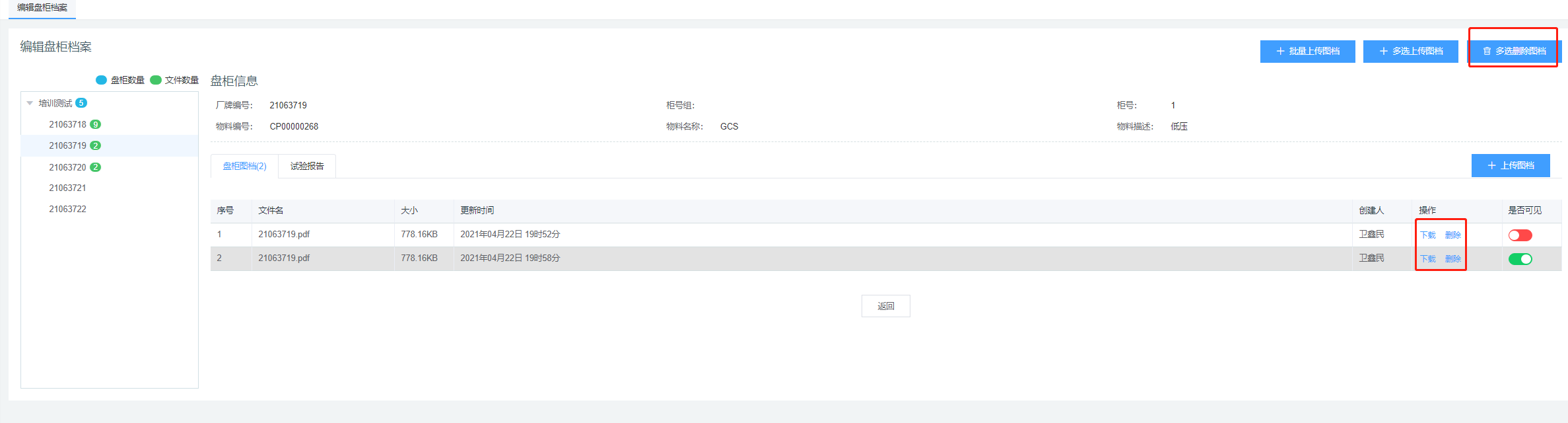

在『盘柜档案管理』导航页点击【编辑盘柜管理】，进入编辑盘柜档案界面，点击【多选上传图档】，在弹出的对话框里可以对多个柜子上传同样图档。上传规则：文件大小不能超过50MB，支持pdf和dwg格式。这种上传的方式，是支持多台产品公用的相同的一份或多份文件；也可以是单独一个产品的一份或多份文件。

删除上传图档

在盘柜图档列表的操作列中可以下载某个图档，也可以进行删除。

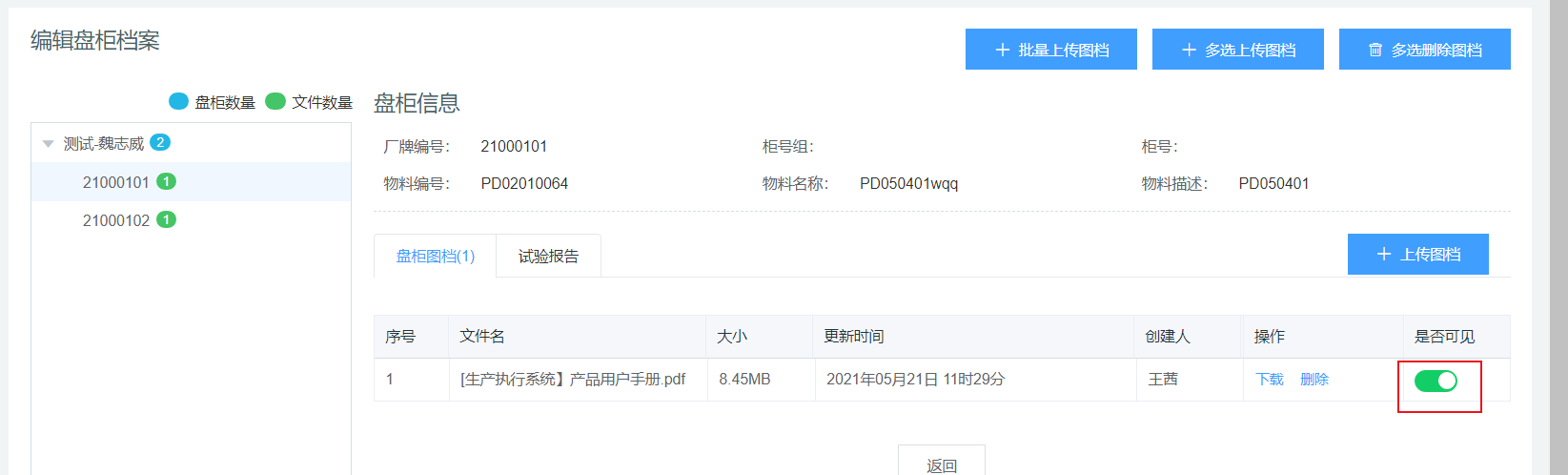

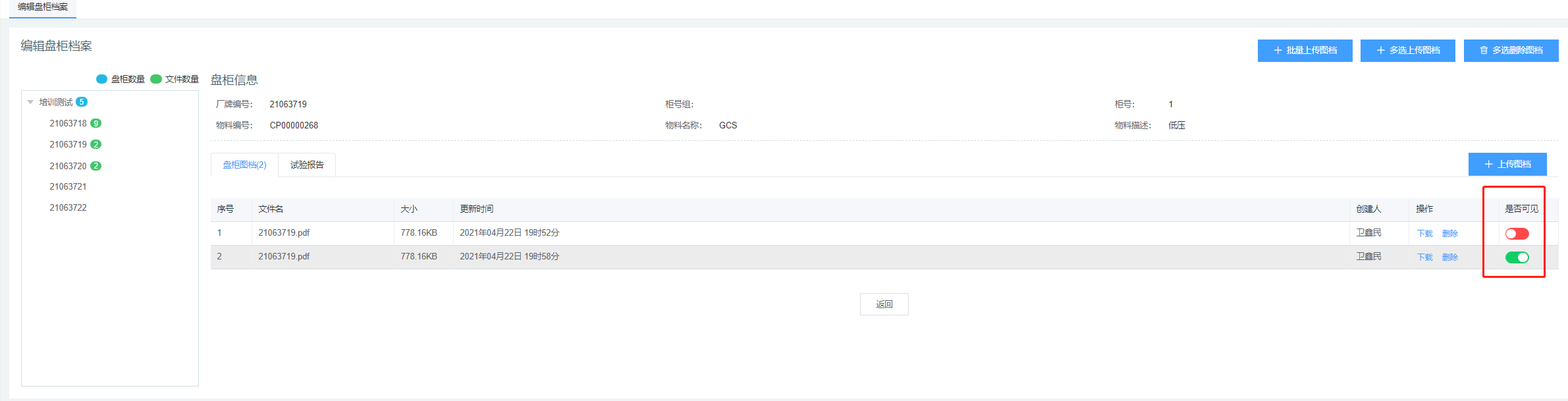

图档是否可见

盘柜图档列表的是否可见是指扫描二维码出来的图档信息是否可见。如果将某个图档按钮设置为红色，则5分钟后，对应扫描二维码跳转的页面中该图档不可见；如果将某个图档按钮设置为绿色，则5分钟后，对应扫描二维码跳转的页面中该图档可见。

1.2.3 厂牌打印管理

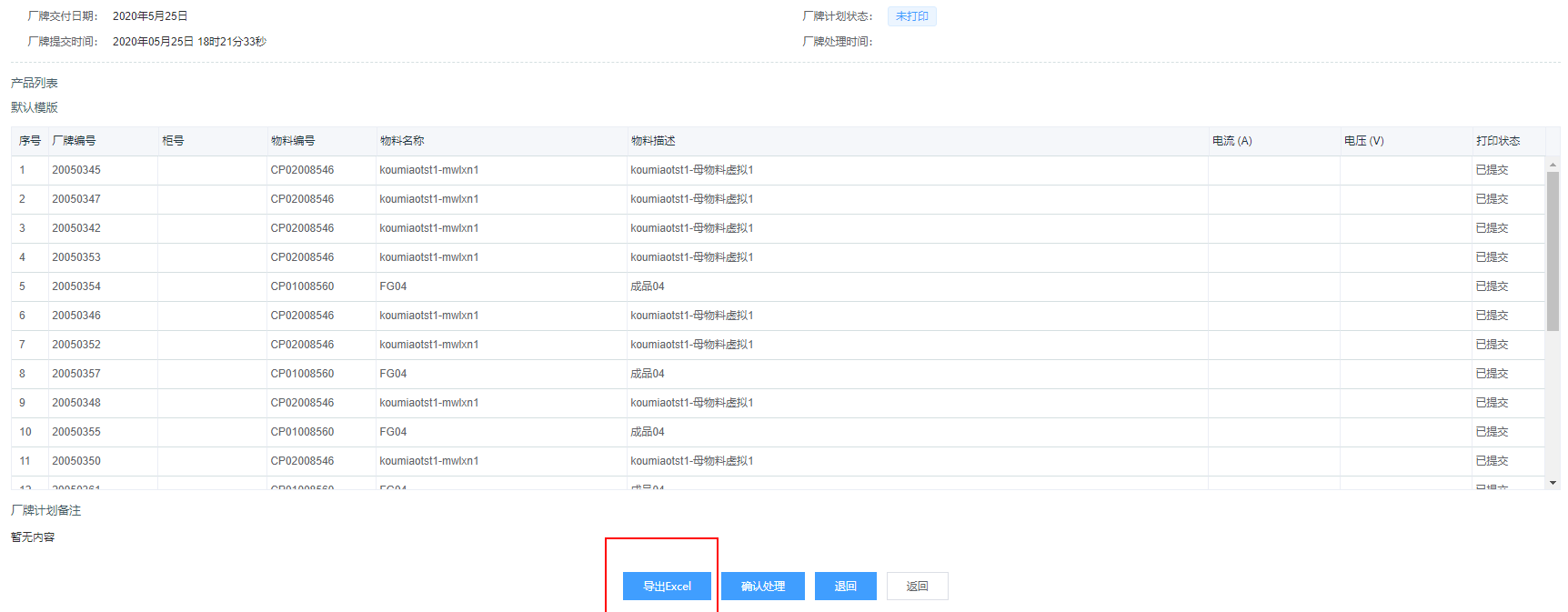

在维护好厂牌的信息、维护好产品的图档信息后，用户可以点击【导出Excel】，将产品的Excel导出，为后续的厂牌打印做准备

进入『厂牌打印管理』导航页。

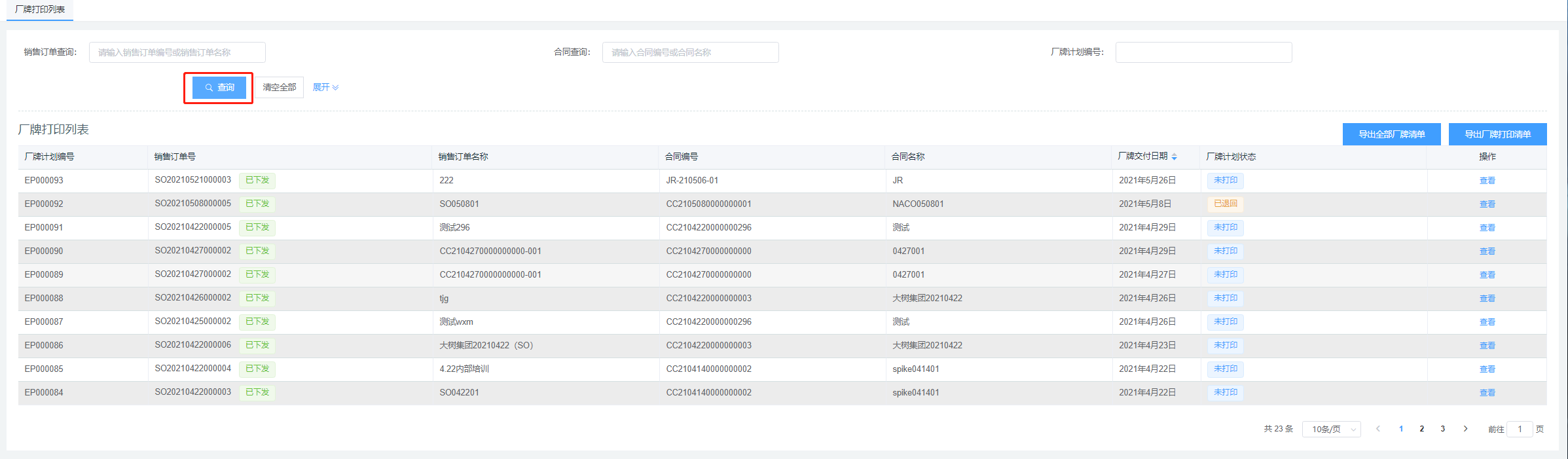

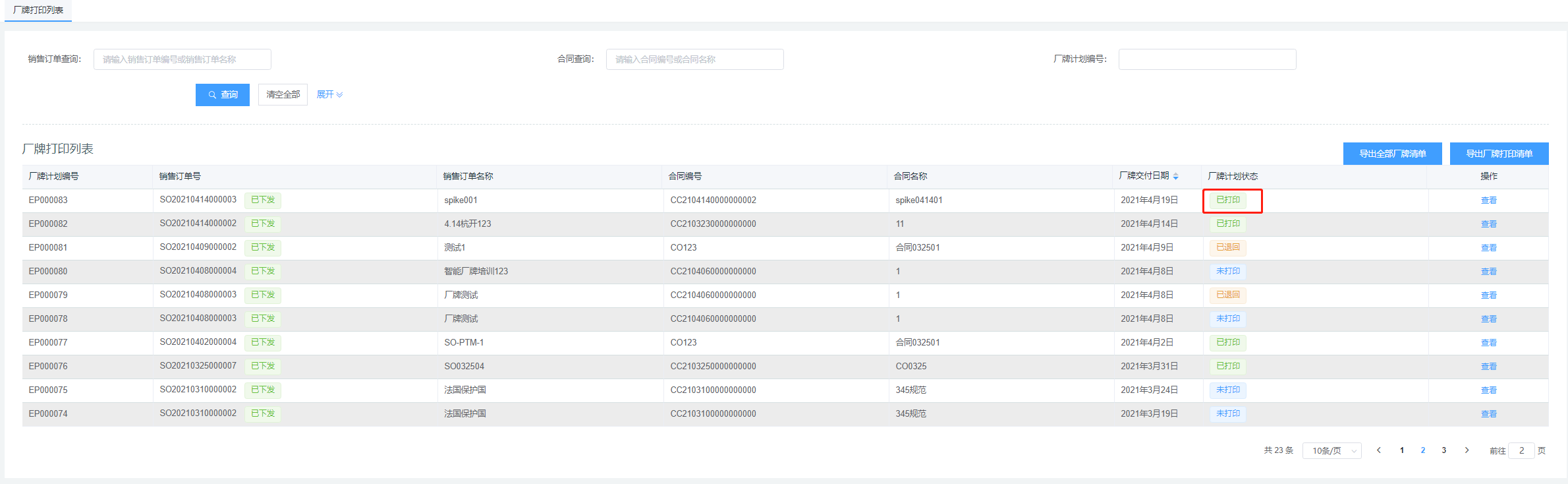

厂牌清单查询

输入销售订单和厂牌计划编号可以进行模糊查询，找到需要打印的厂牌清单。

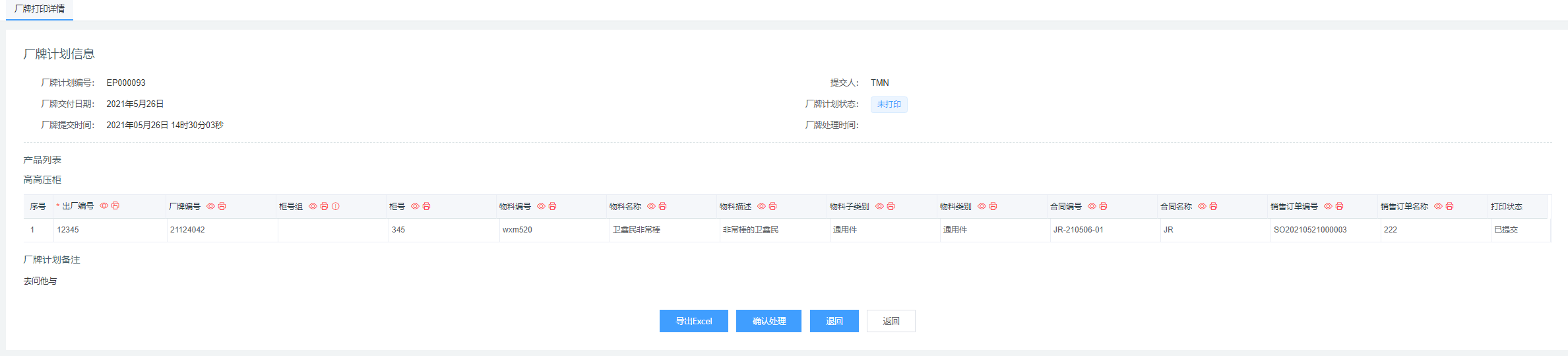

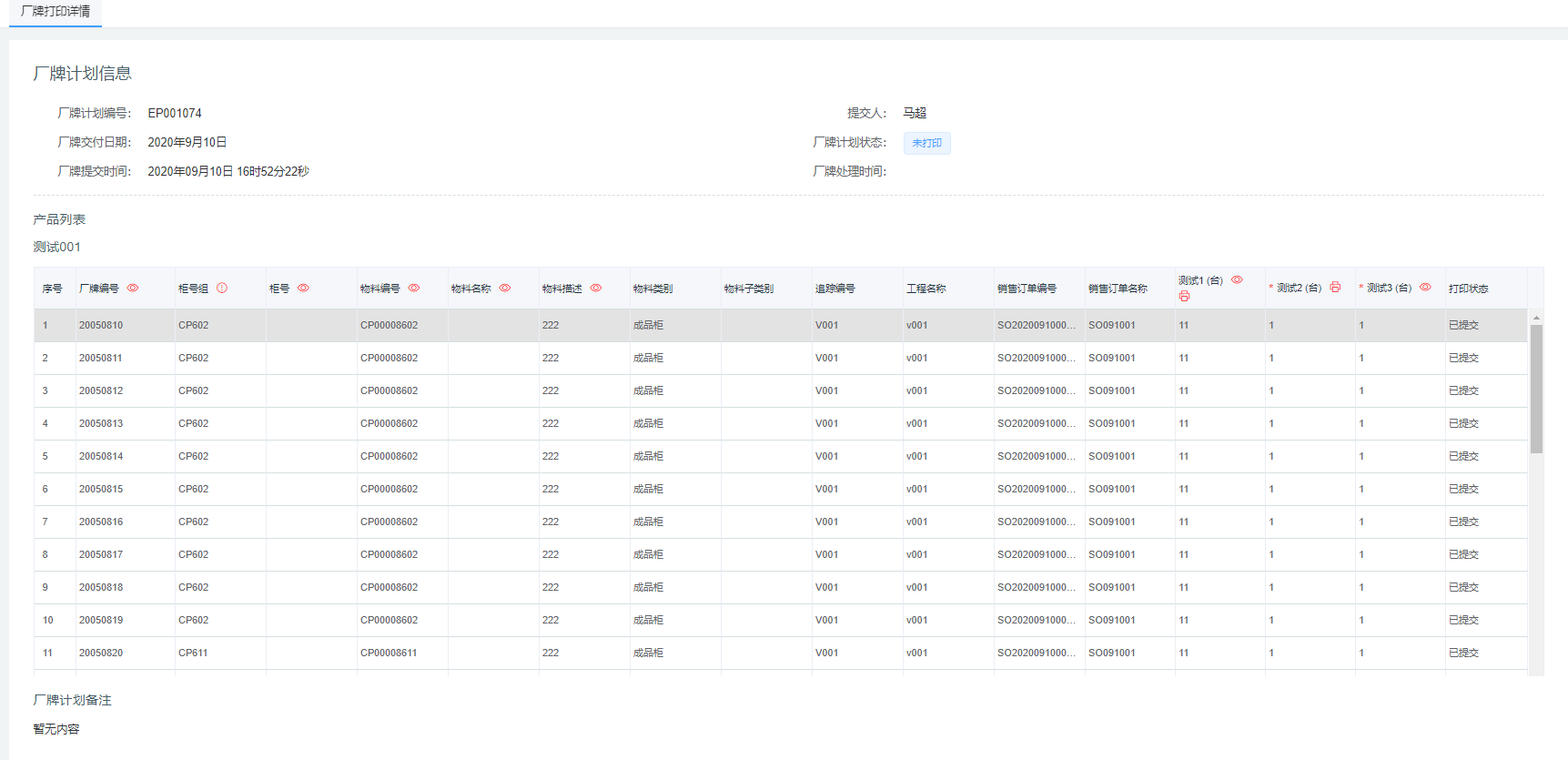

点击【查看】，进入厂牌打印计划详情页。

厂牌打印

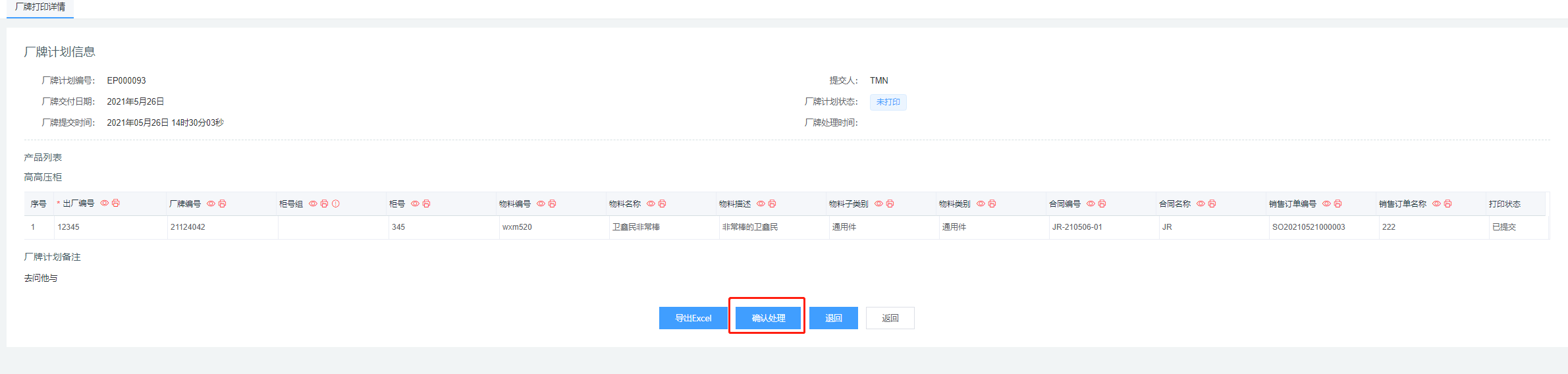

点击【确认处理】，厂牌打印状态栏为已打印；建议在打印完毕之后，再进入系统点击确认处理。

具体打印方式为：导出excel内容，粘贴到标签打印机的 excel 数据源模板内。

厂牌计划退回

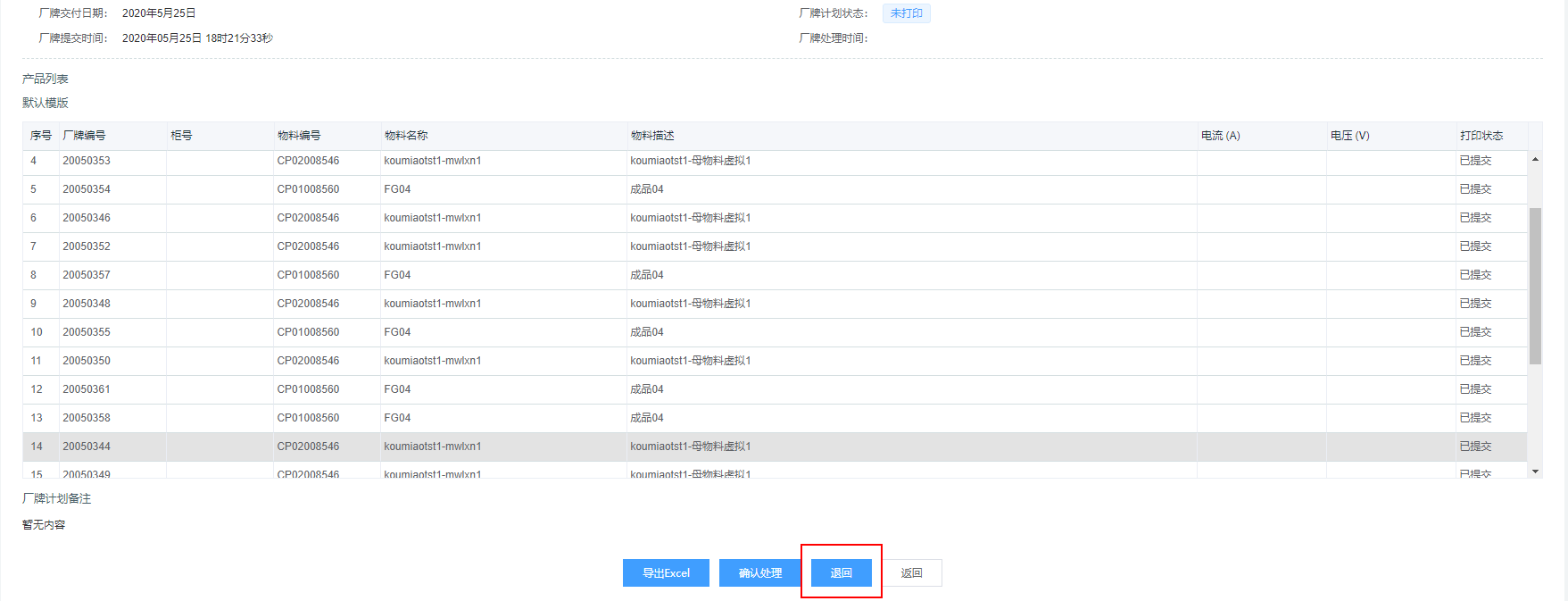

发现厂牌计划参数填写有误，可以将该厂牌计划退回至『厂牌计划管理』页，让计划员进行修改。退回步骤：在『厂牌打印管理』导航页，点击【查看】进入厂牌计划详情页，点击【退回】按钮，在弹出的确认退回对话框中填写退回理由，点击【确认】，该厂牌计划被退回到『厂牌计划管理』页中，在『厂牌打印管理』页不可见。

厂牌计划导出

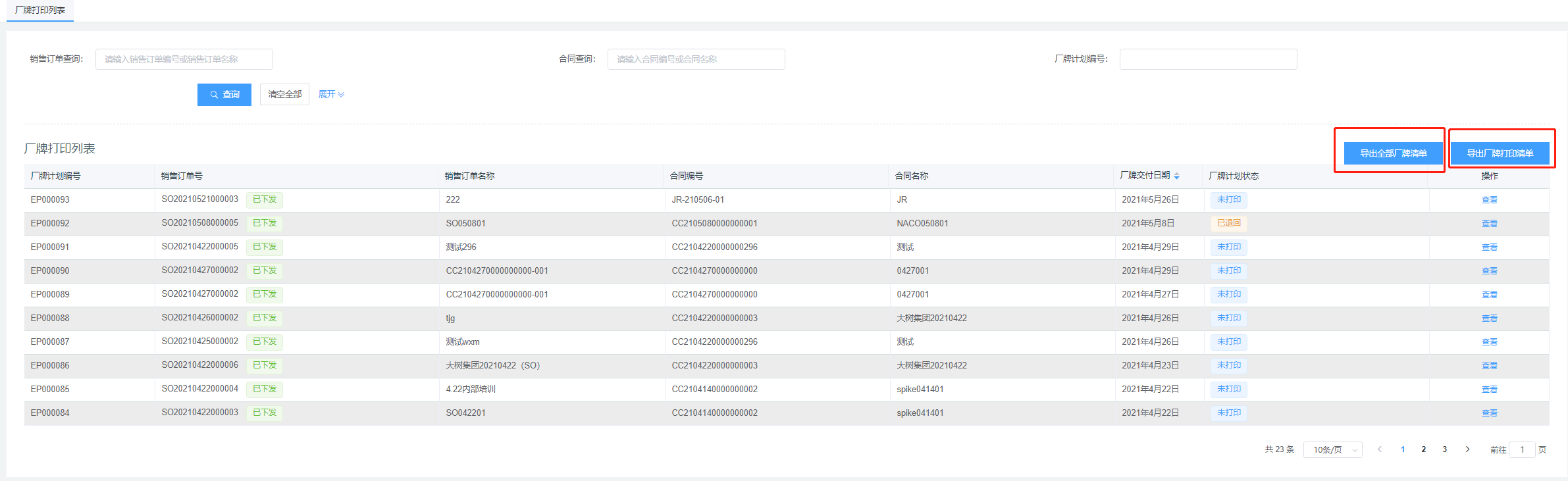

厂牌计划导出有两种形式：单个厂牌计划导出和批量导出。分别如下图所示。批量导出可根据查询条件进行筛选导出。

导出文档为excel格式。

2 厂牌打印

2.1 在线厂牌打印方法

2.1.1 在线厂牌模板设置

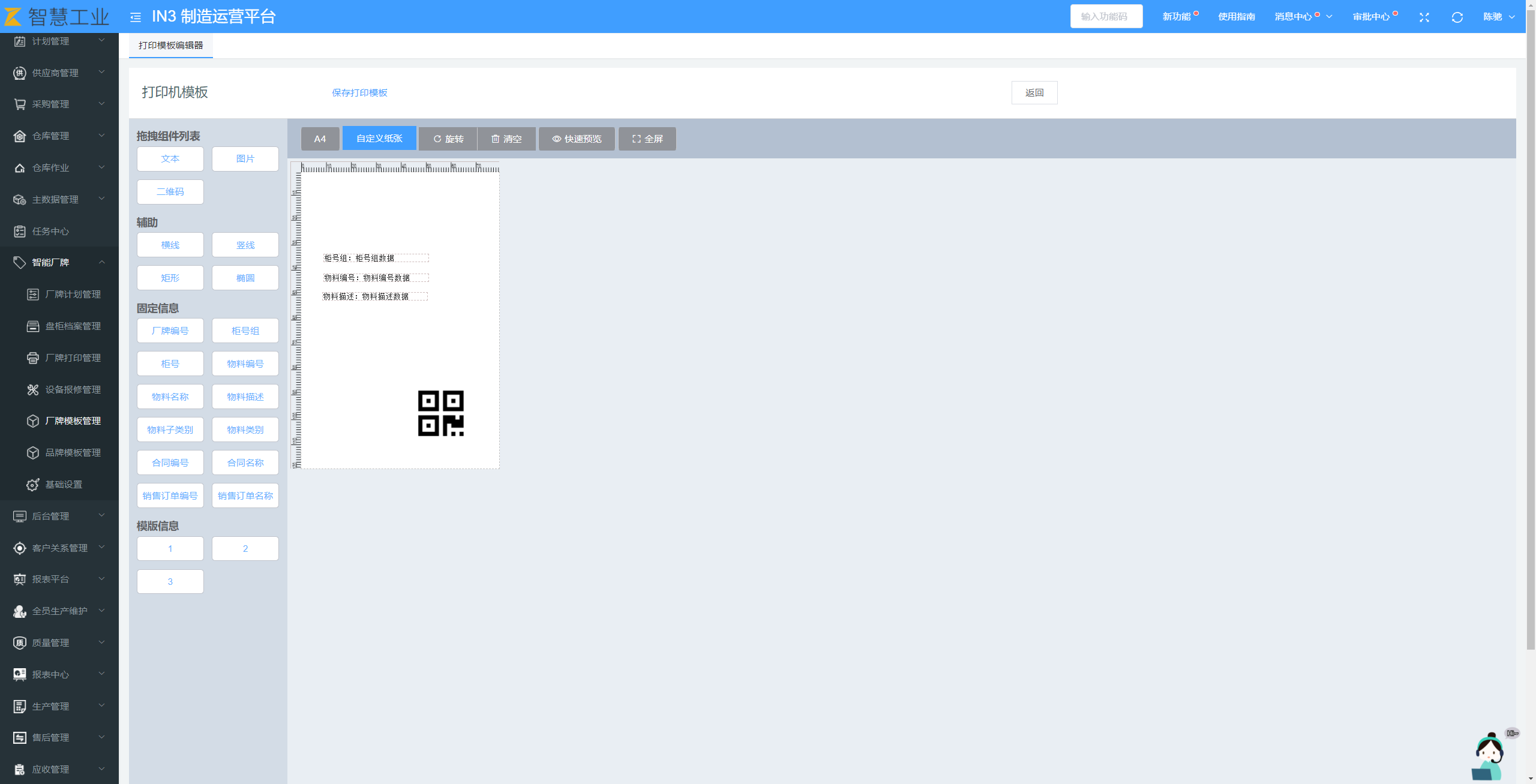

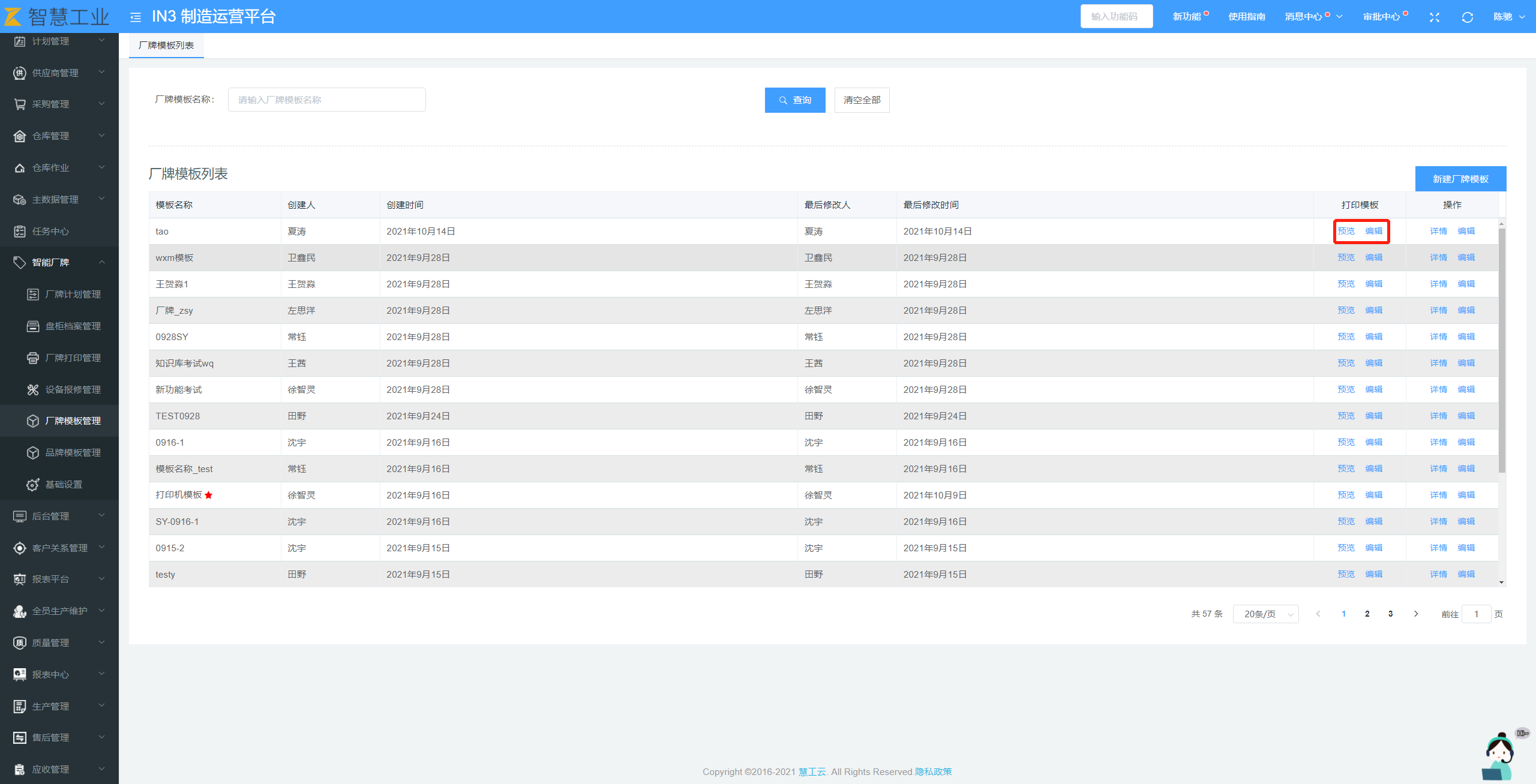

在厂牌模板管理界面，通过点击编辑打印模板，来设计厂牌打印样式，并且支持在线预览效果。

厂牌模板设置，支持固定信息，模板信息，辅助线，以及组件，通过拖拽的方式，在编辑框内设计模板样式。

2.1.2 在线打印厂牌

设计好的模板，可以直接在线打印。

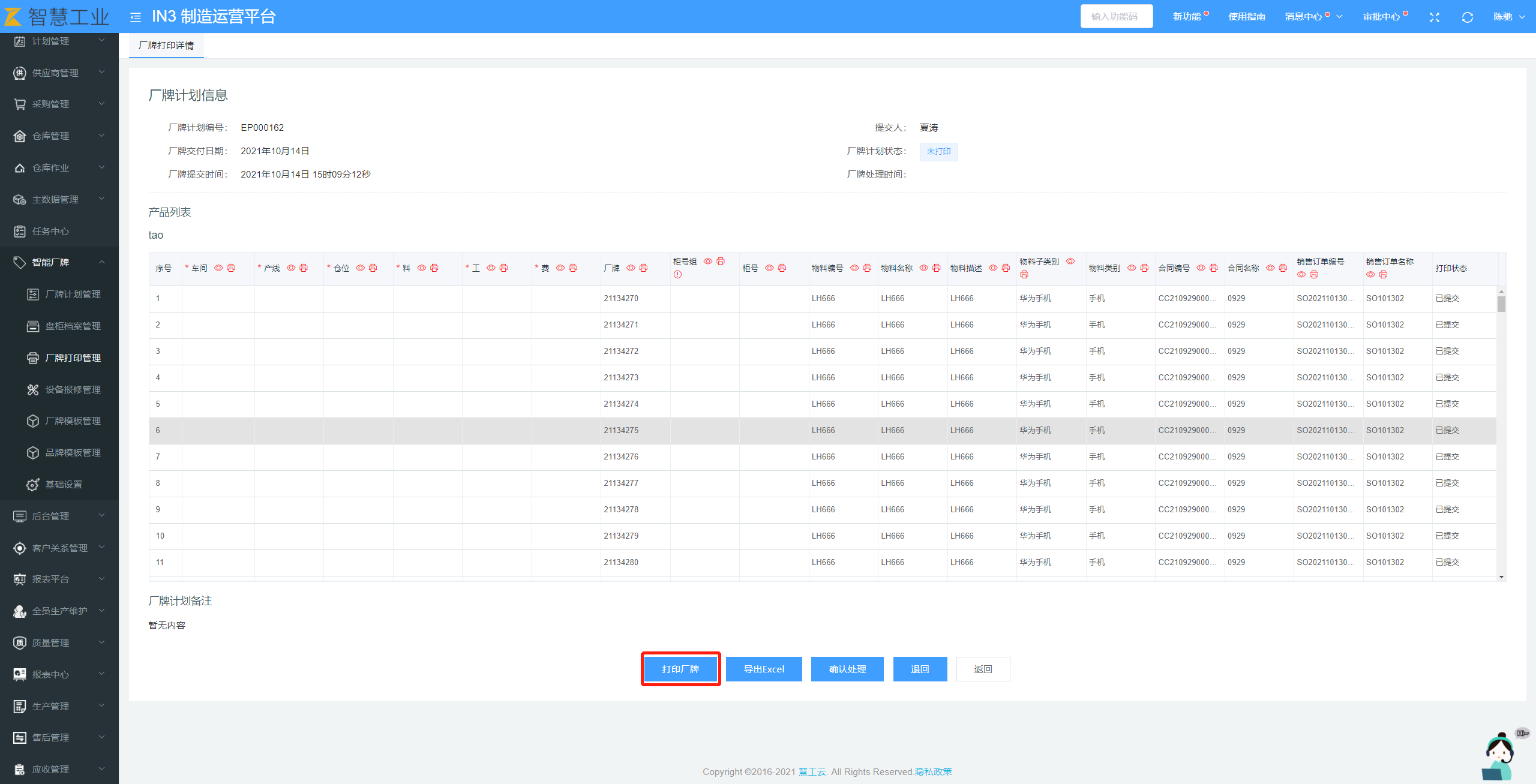

点击【打印厂牌】，若打印厂牌条数小于100条时，系统直接打印；若打印厂牌条数超过100条时，系统会跳出提示，打印任务会在『任务中心』页中展示。

2.2 使用Bartender线下操作打印厂牌方法

2.2.1 创建数据源Excel文件

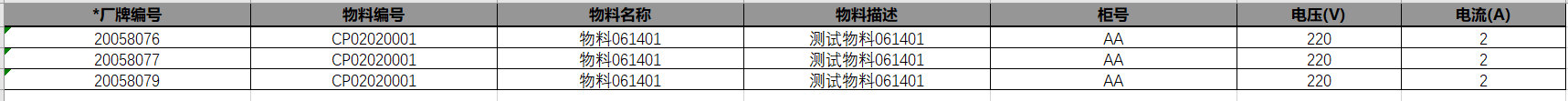

例如需要打印“低压柜”厂牌，把以下除低压柜以外的其他SHEET删除：

结果如下：

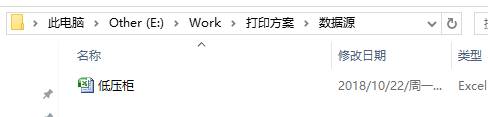

重命名EXCEL文件为“低压柜.xls”，建议放在一个“数据源”文件夹内：

2.2 创建打印模板连接数据源

选择一个以前已经设计好的打印模板，复制一个，命名为“低压柜”，建议放在和数据源文件夹同级目录，如下：

打开“低压柜”模板文件，清除原有的数据源：

\1. 选择左侧栏数据库的分类

\2. 右键【数据库设置】

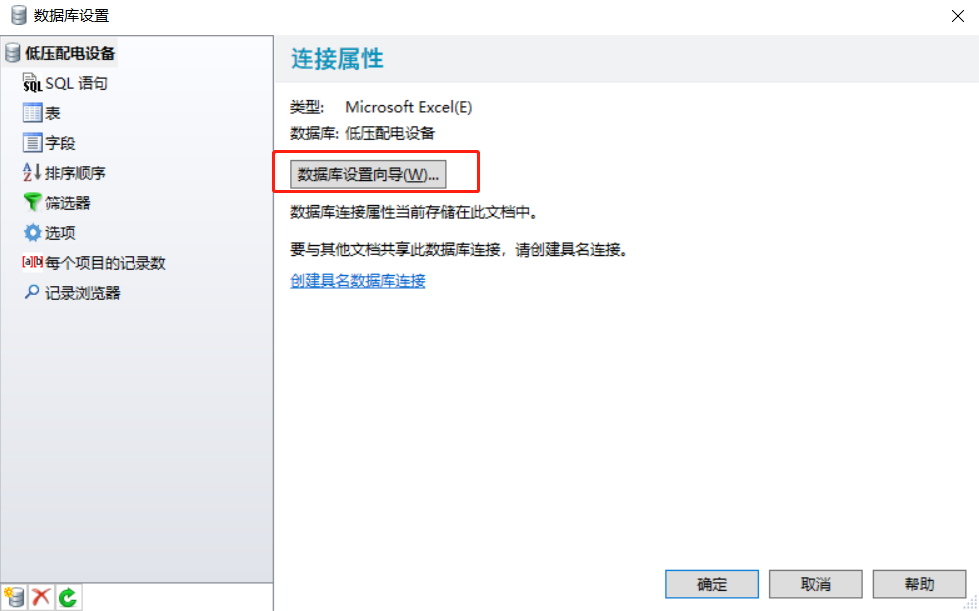

\3. 点击【数据库设置向导】

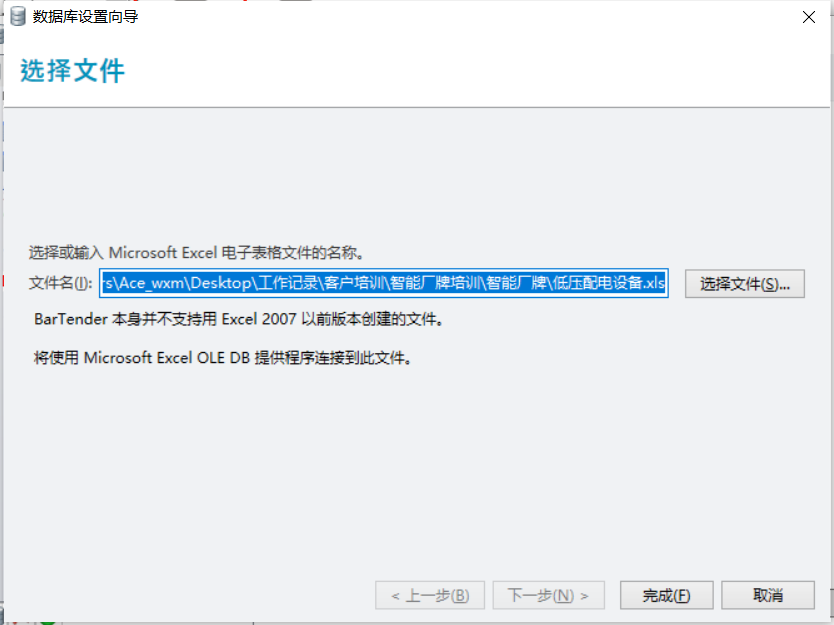

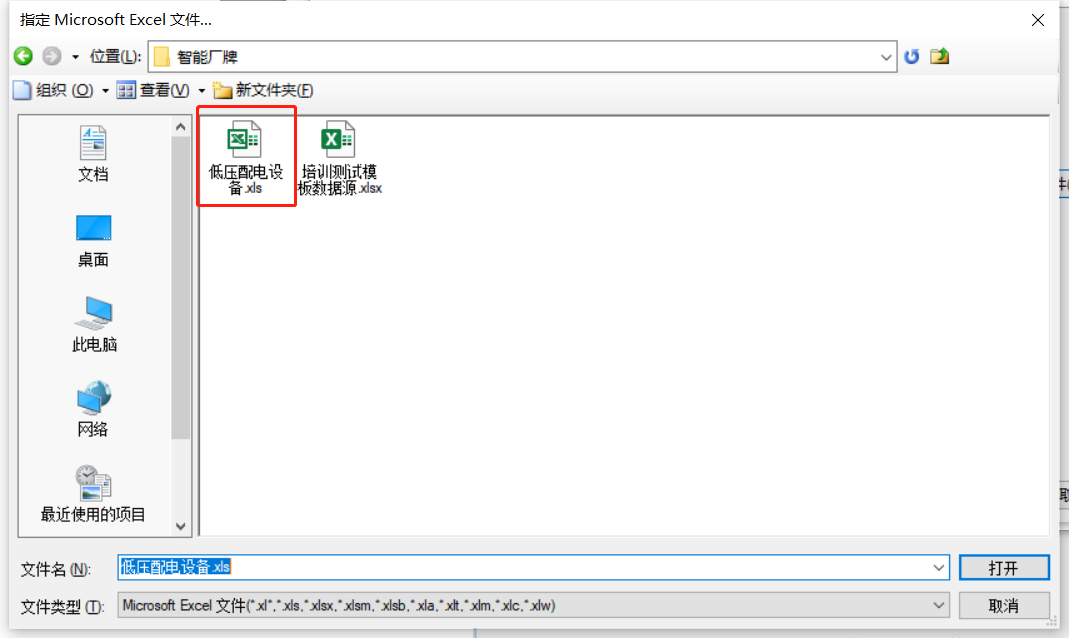

选择我们的数据源

选择文件完毕后，点击【完成】

这样子，我们的数据源就连接完毕了。

2.3 设计打印模板

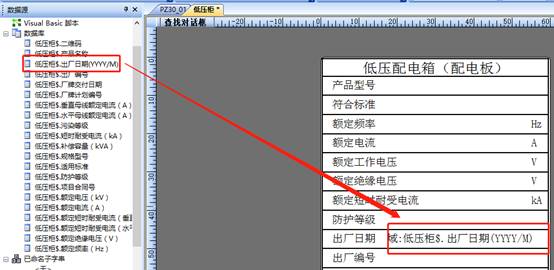

选择需要的数据库分类下的变量，例如：“出厂日期”
鼠标左键点击需要的字段不松鼠标左键并拖拽到右侧的模板对应位置
设置好字号，对齐方式
以此方式重复，完成所有字段变量和名称的对应

右键二维码，【选择属性】菜单或者“双击”，设置二维码字段属性
可读性：可见性设置为【无】

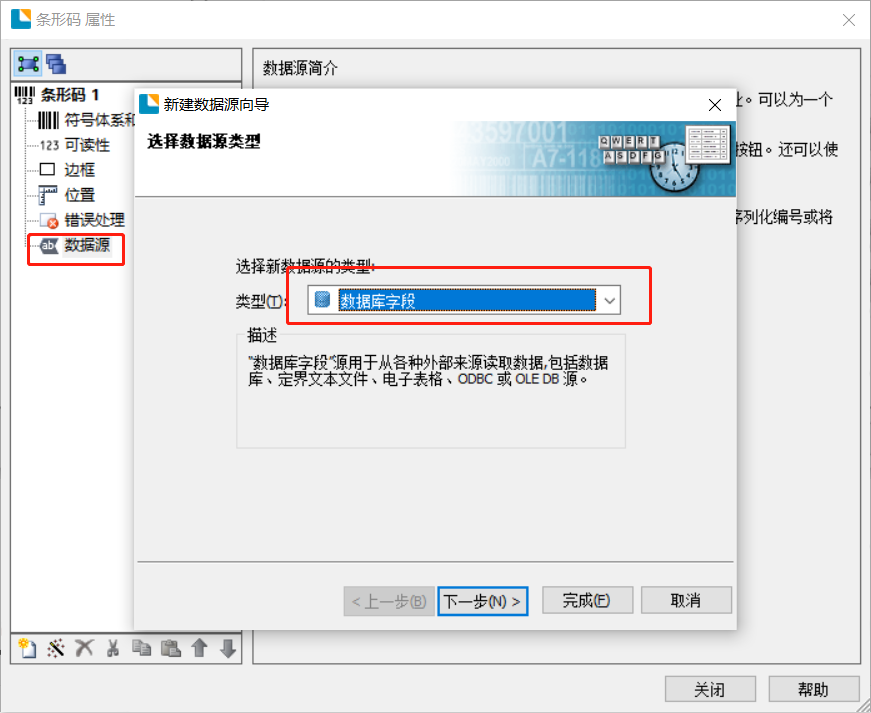

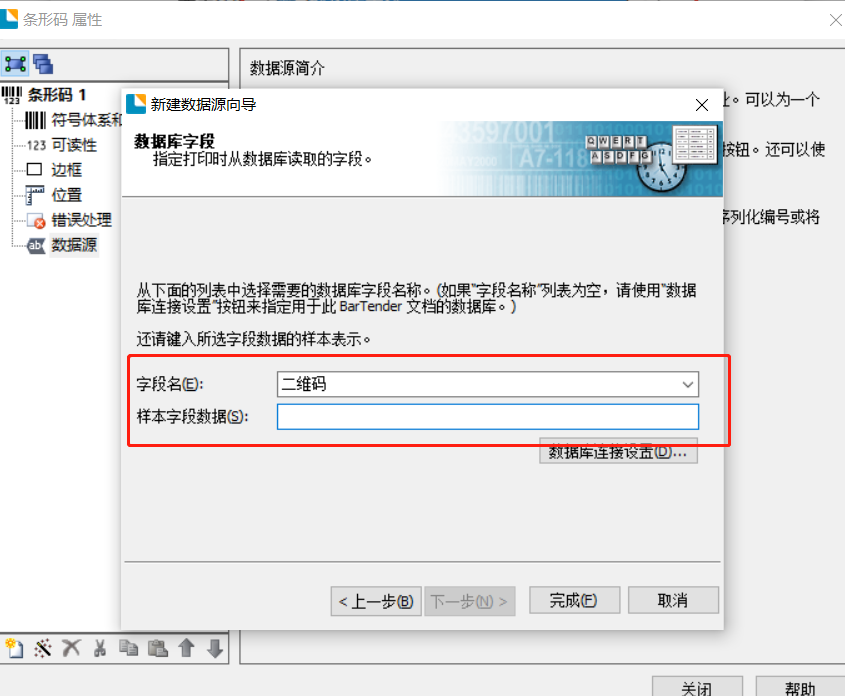

数据源：右键【新建】，选择数据库字段，点击【下一步】
字段名：选择二维码对应的字段名二维码
清空样本数据内容，点击【完成】

2.4 打印厂牌

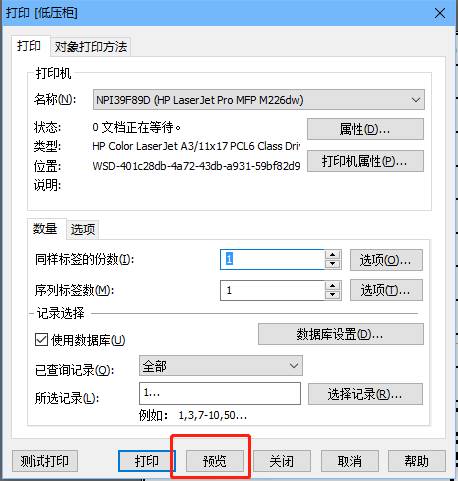

点击【打印按钮】

点击【预览】，预览打印效果

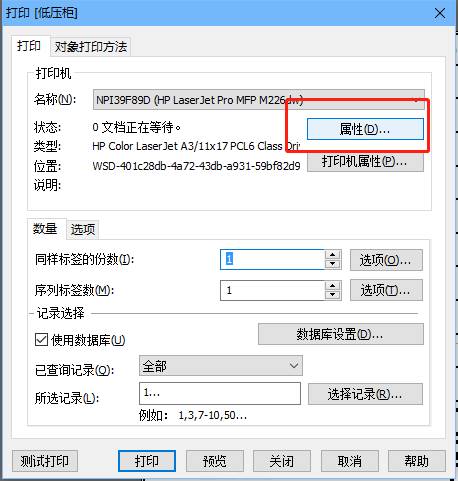

如果打印效果不好，点击【属性】设置页面属性，确保打印除预期的标签

如果后续对“低压柜”有新的打印需求，可以直接把数据拷贝到已经创建的EXCEL数据源内（先清除EXCEL内已有的数据），然后打开对应的打印模板，直接点击【打印】

3 厂牌使用

上文是对产品的信息进行编辑管理，移动端扫码是对厂牌开始真正的使用，通过扫码不仅可以获取到产品本身的信息，也可以实现多种意义上的跳转，例如公司官网，可以到达很多IN3模块中，也是本产品的价值所在，以智能二维码为入口，构建产品“身份证”，内外用户同码不同权，实现项目全程及产品生命周期追溯。

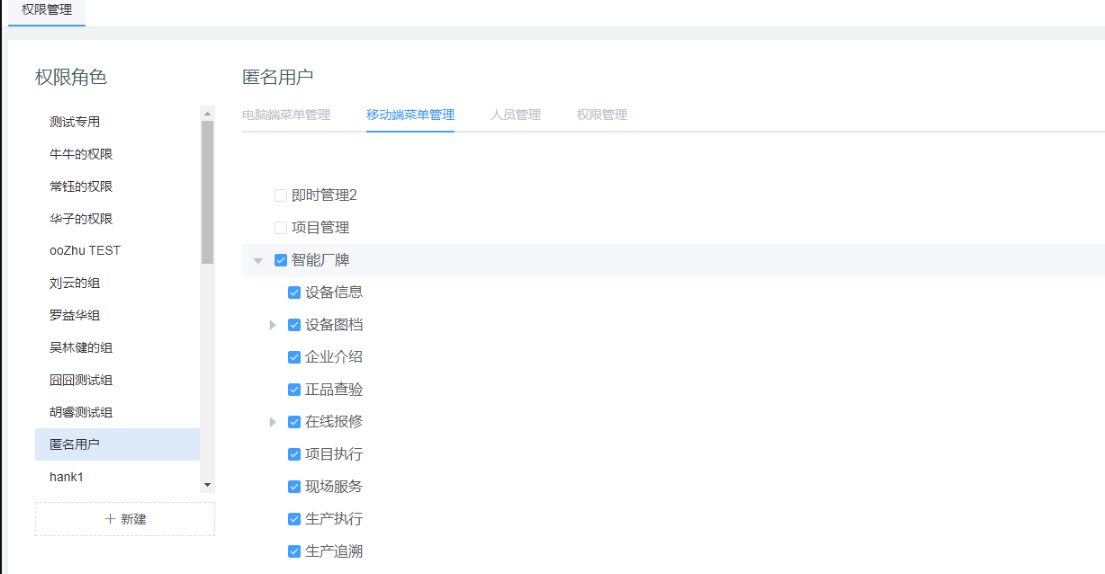

后台管理 >权限管理、对应权限角色-移动端菜单管理勾选对应的角色所需要开放的权限。

通过在PC端的权限配置，可实现不同用户查看到不同数据的效果。通过微信扫一扫的游客的权限角色为匿名用户。

利用厂牌计划导出的excel，将某个柜子的二维码链接输入到草料二维码生成器（https://cli.im/）中，生成的二维码用微信/企业微信扫一扫，会出现柜子的四类信息：设备信息、设备图档、企业介绍、更多扩展信息。实际二维码生成可以利用厂牌打印机软件自动生成。

3.1 信息查询

3.1.1 设备信息

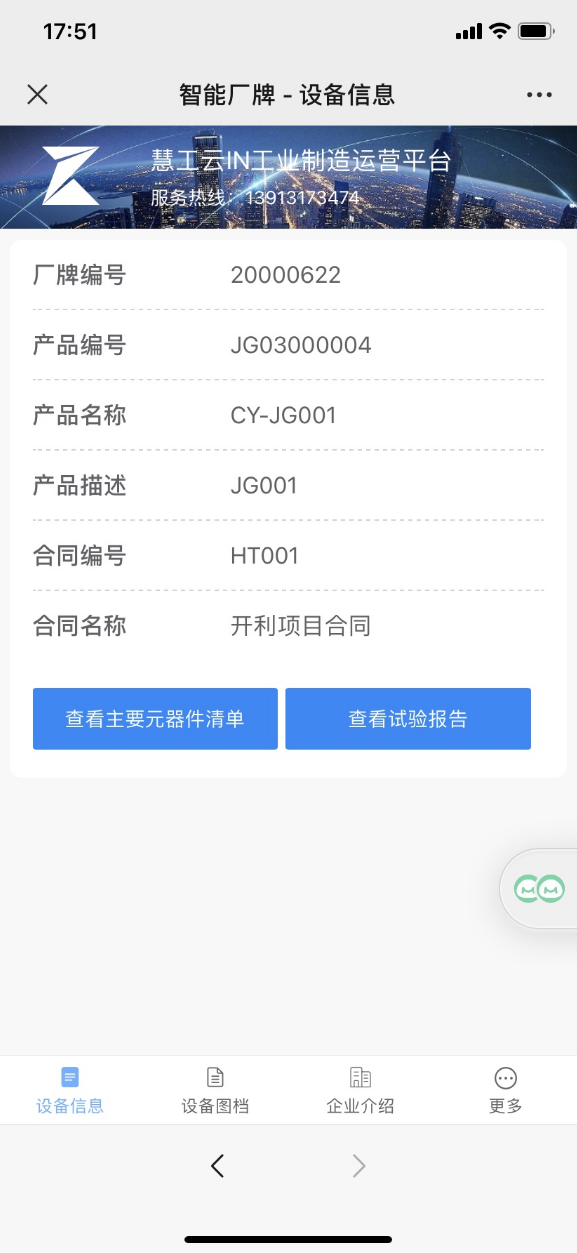

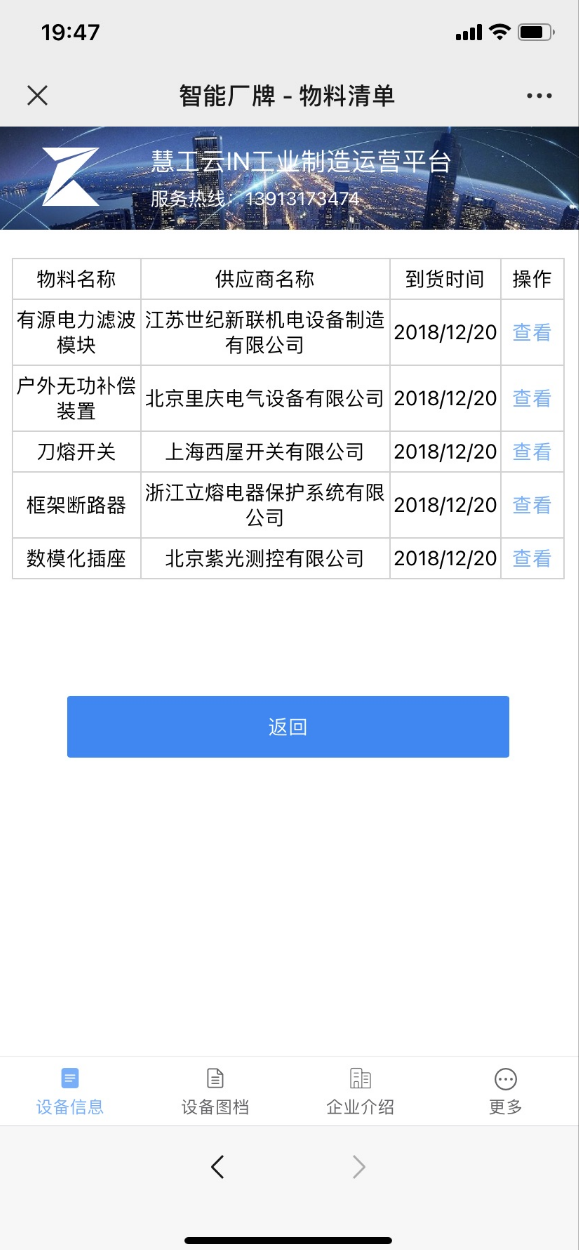

设备信息可以查看设备的基本信息，主要元器件清单和试验报告

备注：

只有在后台管理 > 权限管理、对应权限角色-移动菜单管理勾选对应角色的物料清单的权限，此页面才会展示。
移动端 智能厂牌 > 设备信息 显示内容可在PC端 智能厂牌 > 厂牌模版管理，对应模版的编辑页面进行维护。

3.1.2 设备图档

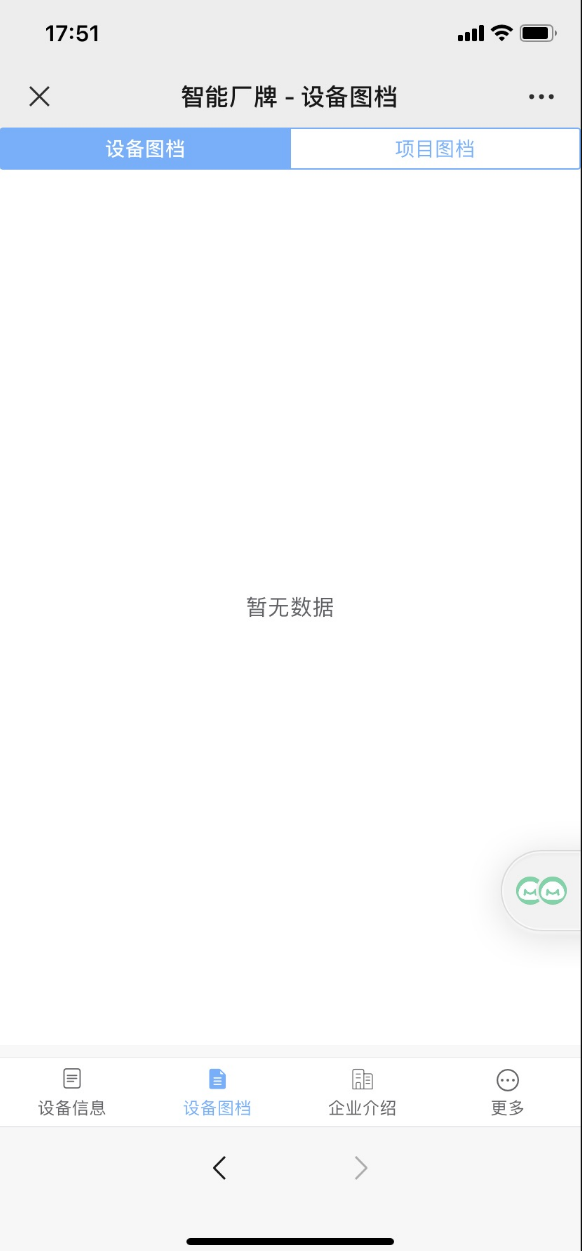

设备图档可以查看产品上传的文档以及该产品所在项目的项目图档。

智能厂牌 >盘柜档案管理『编辑盘柜档案』【是否可见】开关为开时，用户扫码后不管是否登录，都可以查看该盘柜图档；【是否可见】开关为关时，用户扫码并登录后，才可以查看该盘柜图档。便于生产厂商内部人员的查看及外部客户的展示。

3.1.3 企业介绍

厂牌也支持查看该柜子所在企业的信息

3.2 在线报修

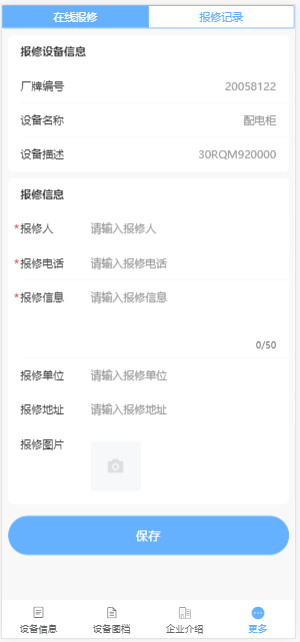

在二维码扫描出的页面中，点击【更多】-【在线保修】，进入设备报修界面。

填写相关信息，进行在线保修；点击【报修记录】，查看该笔销售订单的历史报修信息。

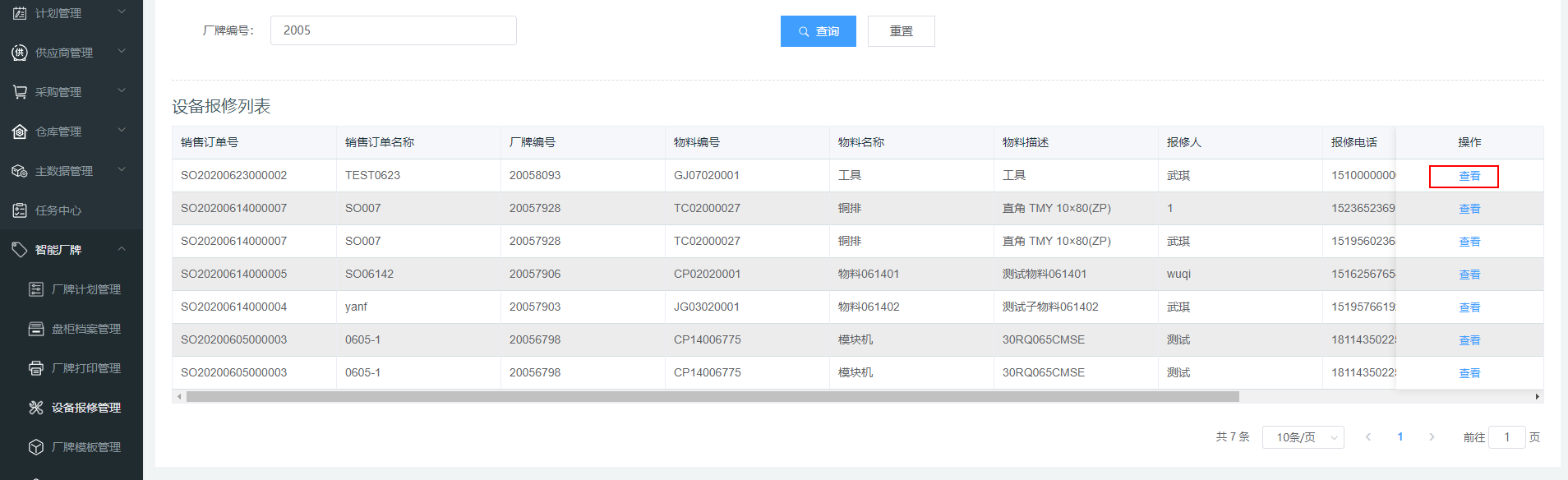

进入设备报修管理导航页。

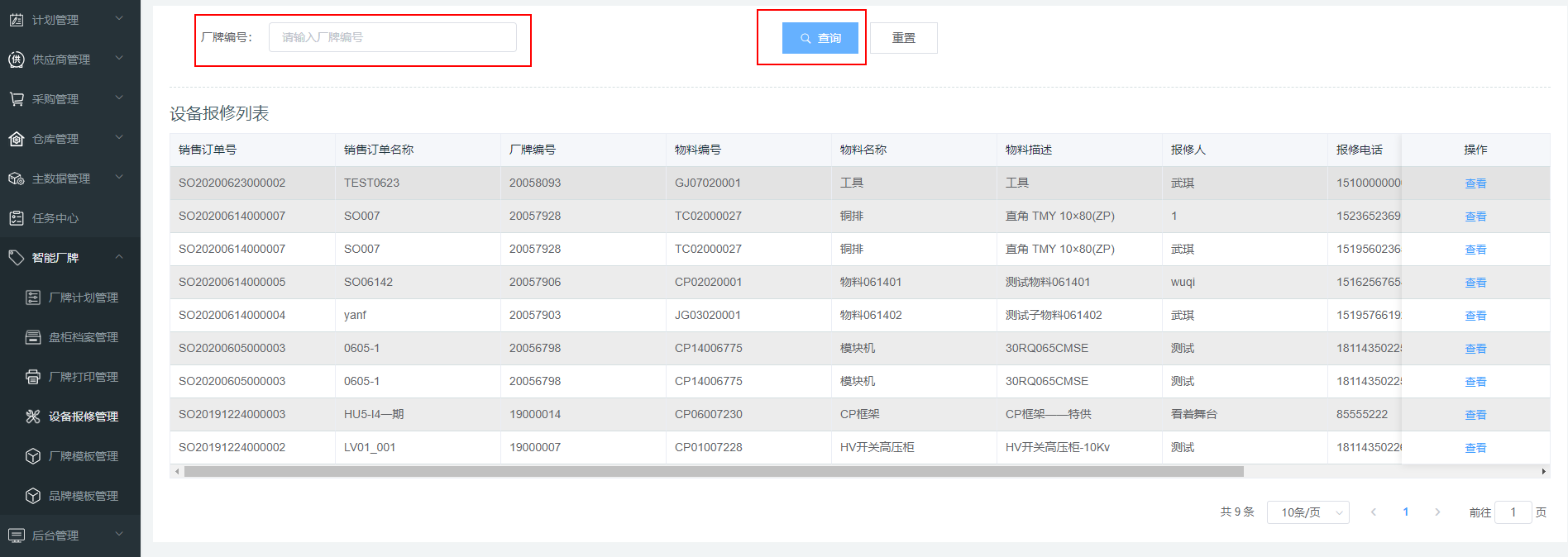

输入厂牌编号，点击【查询】，查询销售订单生成的厂牌行。

点击【查看】，查看指定销售订单的报修信息，

通过厂牌进行报修的设备报修记录还可以在售后管理模块查询到并进入售后服务流程。

3.3 正品查验

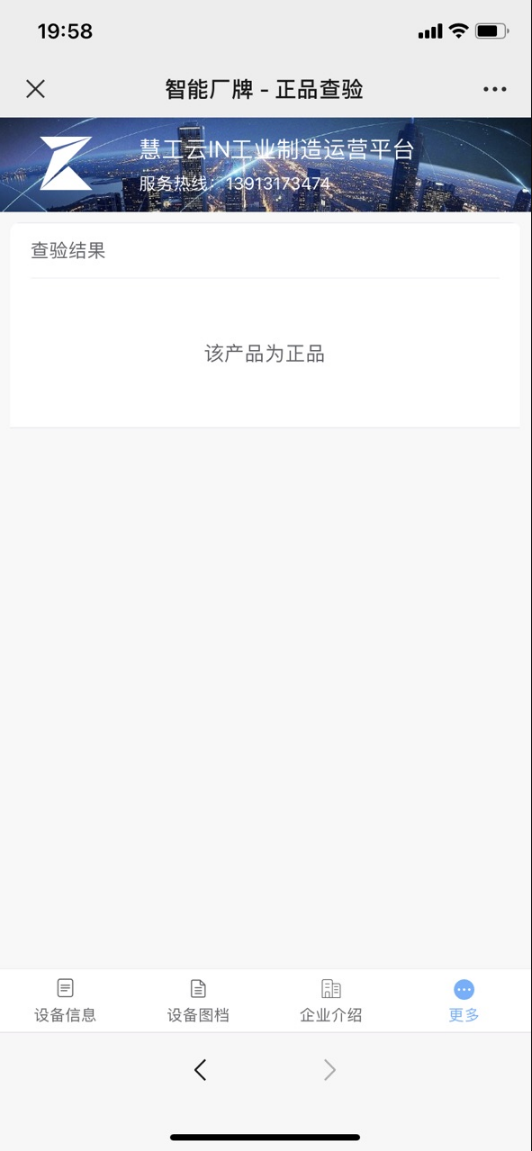

点击【正品查验】，可以查看产品是否为正品。

3.4 其他模块入口

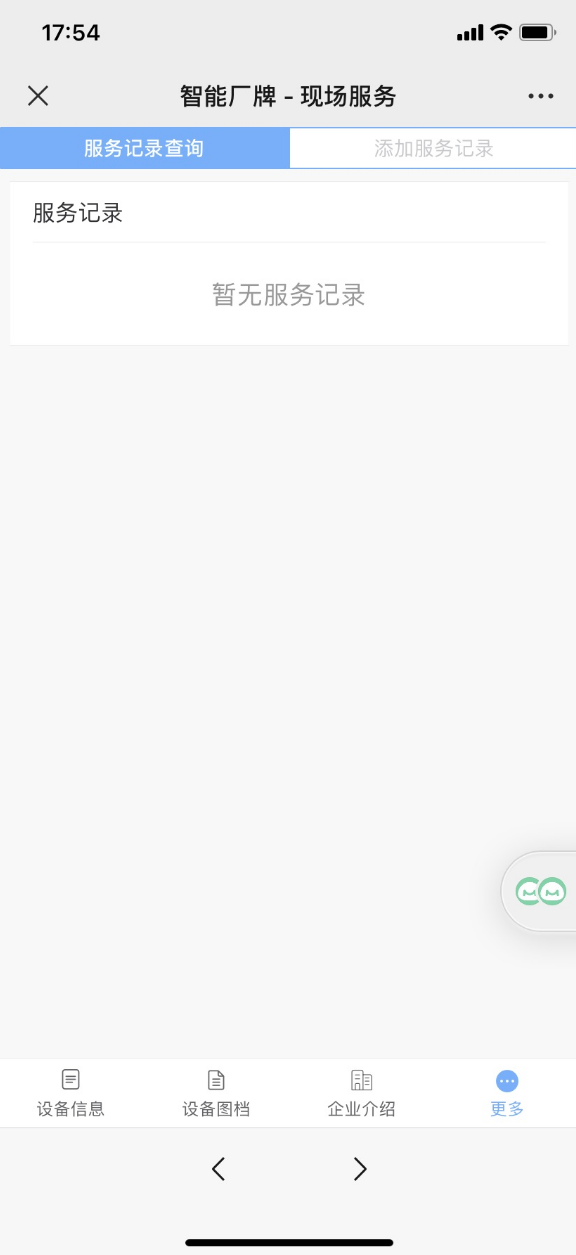

3.4.1 现场服务

与IN3售后管理模块相通，可查看到本产品相关的售后服务记录。

3.4.2 项目进度

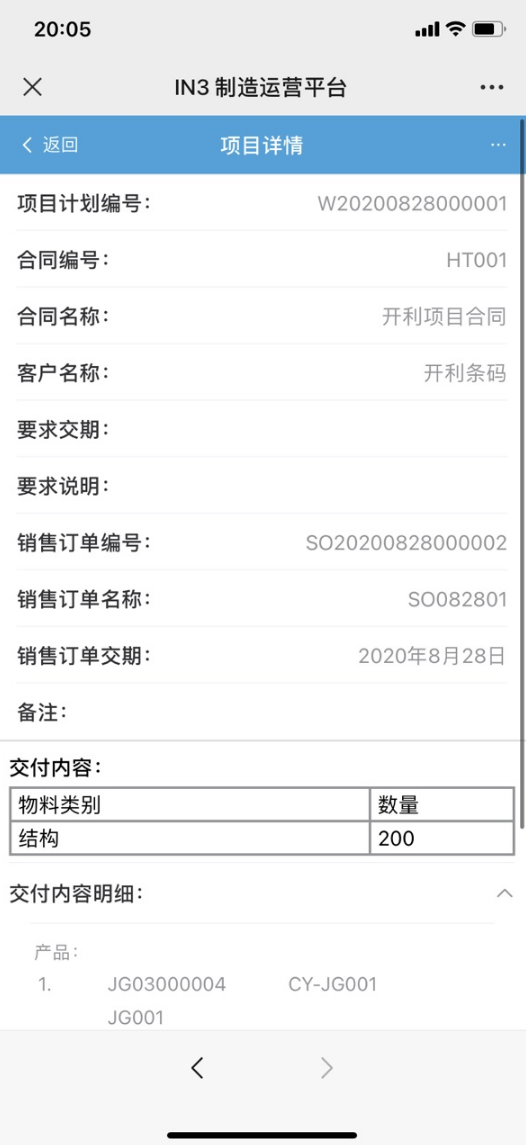

与IN3项目管理模块相通，可通过扫码查看到柜子所在项目信息。

3.4.3 生产执行

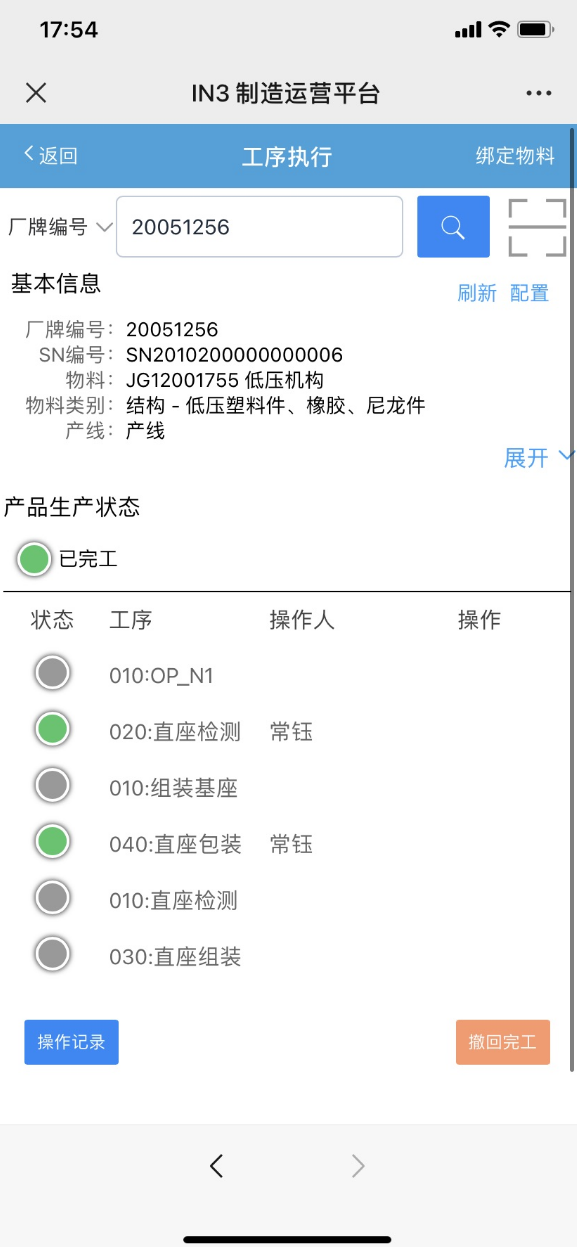

与IN3生产模块相通，可以查看到产品当前生产进度。

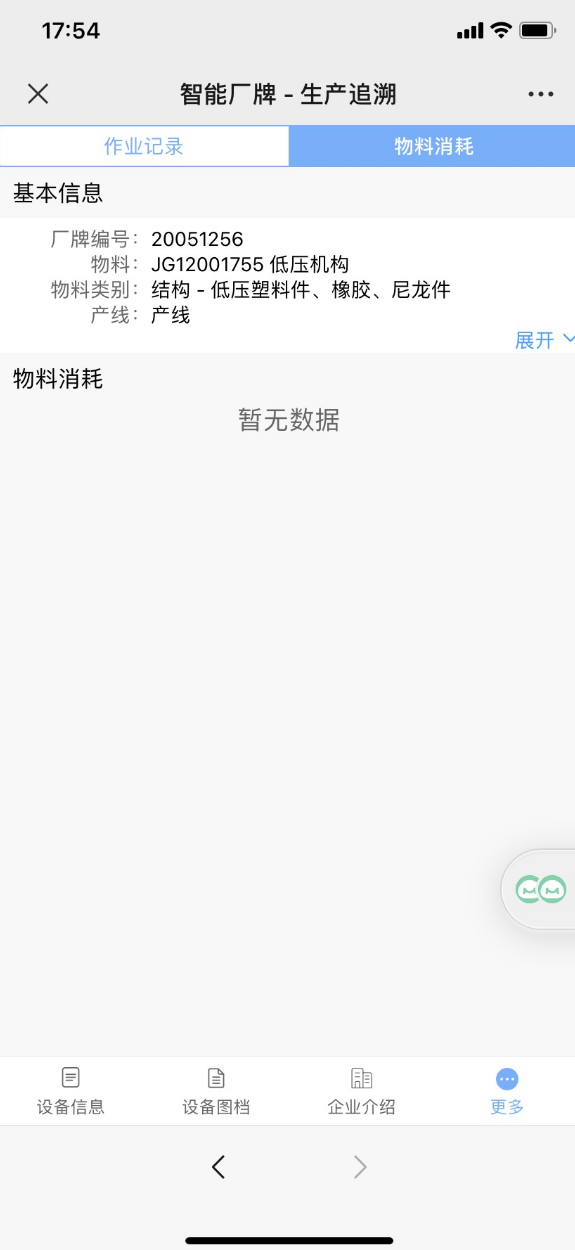

3.4.4 生产追溯

与IN3生产追溯模块相通，可以查看产品的生产信息以及所消耗物料。
